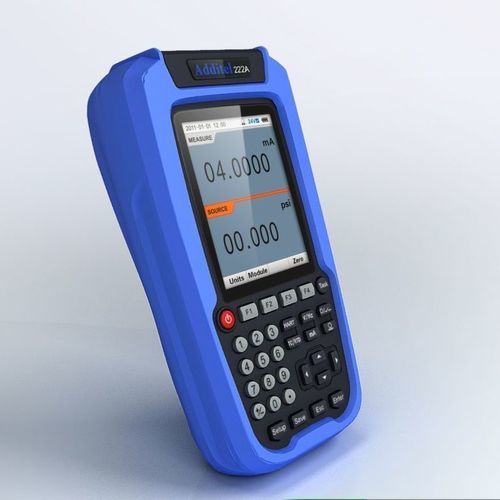

Calibrateur multifonction ADT 222

pour signaux en mAde courantde pression

Présentation
Ultra-compact, facile à utiliser grâce à une interface de type smartphone et robuste, l'ADT 222 est un calibrateur multifonction documenté qui permet d'émettre, simuler et mesurer des pressions, des températures et des signaux électriques. La mémorisation des données des étalonnages à effectuer et effectués en fait un outil adapté pour une solution clé en main.

Fonctions

• Génération, simulation et mesure : mV, mA, Ohms, RTD, thermocouples, fréquence et pulses.
• Simule et mesure 13 types de thermocouples et 11 RTD pour l'étalonnage de transmetteurs et enregistreurs de température.
• Mesure et génère la pression via les capteurs numériques de la série PM160 (plage -1 bar à 700 bar).
• Alimentation de boucle 24 V.
• Lecture / émission simultanées.
• Test automatique de switch.
• Signaux quadratiques.
• Génération de pulses et signaux de fréquence pour l'étalonnage de compteurs et totalisateurs de flux.

Compensation de soudure froide

• Bloc d'équivalence interne pour la compensation de soudure froide des thermocouples.
• Elément de mesure résistif avec câble flexible installé dans le bloc d'équivalence ; amovible pour étalonnage au point de glace par l'utilisateur.

Affichage et interface

• Écran couleur 3.5" TFT.
• Interface multilingue : anglais, allemand, français, italien, espagnol, portugais, chinois simplifié.

Gestion documentaire et automatisation

• Gestion des informations du dispositif sous test.
• Mise en place de procédures d'étalonnage automatisées : exécution du test, calcul d'erreurs, affichage et stockage des résultats en mémoire, indication des points hors tolérance.
• Fonctions As found / As left pour enregistrement et documentation des résultats.
• Téléchargement de tâches et des résultats.
• Fonction "Snapshots" pour capturer et enregistrer le travail.

Robustesse et protection

• Conception robuste adaptée aux environnements sévères, réussite d'un test de chute de 1 mètre.
• Protection contre usage incorrect : tolère jusqu'à 30 V sur les connecteurs et jusqu'à 1 A sur prises de courant sans dommage ; récupération automatique lorsque la tension/courant est supprimé.

Batterie

• Batterie rechargeable Li-ion offrant jusqu'à 15 heures d'utilisation ininterrompue (autonomie réduite si la fonction 24 V est utilisée).
• Batterie remplaçable.

Accessoires inclus

• Adaptateur secteur 110V/220V.
• Batterie rechargeable Li-ion (incluse).
• Cordons de test (2 jeux, 4 pièces).
• Câble de court-circuitage (jeu de 2 pièces).
• Manuel d'instruction.
• Certificat d'étalonnage traçable NIST.

Remarque
La gamme de modules numériques de pression PM160 permet les mesures de pression absolue, relative et de vide sur la plage -1 bar à 700 bar avec une précision annoncée typique (0,025% de pleine échelle) intégrant stabilité 1 an et incertitude d'étalonnage.

Caractéristiques / Spécifications techniques

• Mesures électriques (lecture) : Tension DC ±75,0000 mV / ±30,0000 V, résolution 0,11 µV / 0,1 mV, précision 0,01% L + 3,75 μV / 0,01% L + 1,5 mV.
• Courant DC : ±30,0000 mA, résolution 0,1 µA, précision 0,01% L + 1,5 μA.
• Résistance (mesure) : jusqu'à 400 000 Ω, résolution 1 mΩ (2/3/4 fils), précision jusqu'à 0,01% L + 0,02 Ω selon mode.
• Fréquence : 1 à 50 000,0 Hz, résolution 0,1 Hz, précision 0,005% L + 1 Hz.
• Pulse : 0 à 999 999, résolution 1.
• Limite Switch : tension de switch +3 V à +24 V.
• Précision en source : Tension DC source -10,000 à 75,000 mV / 0 à 12,0000 V, résolution 1 μV / 0,1 mV, précision typ. 0,02% L + 4,25 μV / 0,02% L + 0,6 mV. Courant DC source 0 à 22,000 mA, résolution 1 μA, précision 0,02% L + 1,1 μA.
• Pression : modules numériques PM160, plages de -1 bar à 700 bar, précision typique 0,025% de pleine échelle (plage -10°C à 50°C, stabilité 1 an, incertitude d'étalonnage incluse).
• Thermocouples : mesure et simulation pour de nombreux types (S, R, B, K, N, E, J, T, etc.) avec gammes et précisions détaillées par type selon CEI 584 / ASTM / DIN (ex. K : -270 à 1372°C, précisions variables selon plage).
• RTD : support Pt10, Pt100, Pt500, Pt1000, Pt200 (compatibilités et précisions détaillées selon IEC 751 et variantes).
• Environnement : température d'utilisation -10°C à 50°C ; température de stockage -20°C à 60°C ; humidité < 90% sans condensation.
• Sécurité : Marquage CE.
• Connexions : fiches Ø4 mm et prise miniature pour thermocouple ; interface RS232 - DB9.
• Affichage : écran couleur 3.5" TFT.
• Dimensions / Masse : 100 x 192 x 52 mm ; 0,7 kg.
• Alimentation / Charge : batterie rechargeable Li-Ion (incluse) ou adaptateur 10 V DC ; charge via adaptateur secteur 220 V.
• Autonomie : 15 heures (sans interruption, dépend de l'usage 24 V).
