Calibrateur de boucle ADT 221

de températurepour thermocouplede process

Description

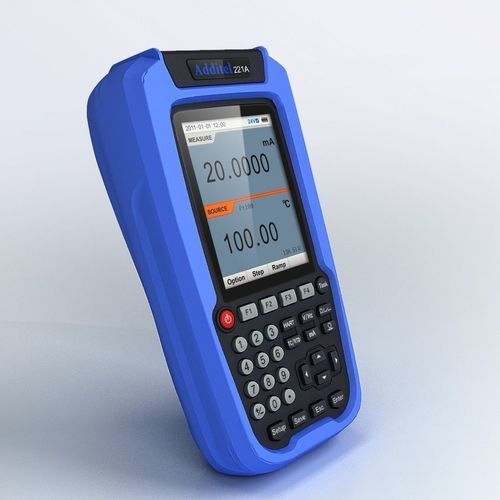

Ultra-compact, facile à utiliser grâce à une interface de type smartphone et robuste, l'ADT 221 est un calibrateur de process et température documenté qui permet d'émettre, simuler et mesurer des températures et signaux électriques. La mémorisation des données des étalonnages à effectuer et effectués en font l’outil adapté pour une solution clé en main.

Fonctions

• Génération, simulation et mesure de mV, mA, Ohms, RTD, thermocouples, fréquence et pulses.
• Simule et mesure 13 types de thermocouples et 11 RTD pour l’étalonnage de transmetteurs et enregistreurs de température.
• Alimentation de boucle 24 V.
• Lecture / émission simultanées.
• Test automatique de switch (limite switch +3 V à +24 V).
• Signaux quadratiques.
• Emission de pulses et signaux de fréquence pour l’étalonnage de compteurs et totalisateurs de flux.

Compensation de soudure froide
- Bloc d’équivalence interne pour la compensation de soudure froide des thermocouples.
- Elément de mesure résistif avec câble flexible installé dans le bloc d’équivalence ; peut être enlevé et étalonné au point de glace par l’utilisateur.

Affichage de la température
- Permet l'entrée des coefficients CVD d'une sonde résistive étalonnée pour une mesure précise de la température.

Interface multi-langue
- Anglais, allemand, français, italien, espagnol, portugais, chinois simplifié (autres langues disponibles sur demande).

Gestion de procédures documentées et automatisées
- Gestion des informations du dispositif sous test.
- Mise en place de procédures d'étalonnage automatisées : exécution du test, calcul des erreurs, affichage et stockage des résultats, mise en évidence des points hors tolérance.
- Fonctions As found / As left pour enregistrement et documentation des résultats.
- Téléchargement de tâches et téléchargement des résultats.
- Fonction Snapshots pour capturer et enregistrer le travail sur le calibrateur.

Outils de conversion intégrés
- Outils de conversion pour unités de température, conversion température ↔ résistance (RTD) et température vs millivolts (thermocouples).

Robuste et protection
- Conception robuste adaptée aux environnements difficiles. Succès à un test de chute de 1 mètre.
- Protection contre mauvaise utilisation : une tension jusqu'à 30 V sur les connecteurs et jusqu'à 1 A sur prises n'endommage pas le calibrateur ; il revient à l'état normal après suppression de la tension/courant.

Batterie
- Batterie rechargeable Li-Ion (remplaçable) offrant jusqu'à 15 heures d'utilisation ininterrompue; autonomie réduite lorsqu'une tension 24 V est appliquée.

Remarque fabricant
- Produit commercialisé par Additel.

Caractéristiques / spécifications techniques

• Général : Modèle ADT 221 (calibrateur de process et température documenté).
• Affichage : Ecran couleur 3.5" TFT.
• Dimensions : 100 x 192 x 52 mm.
• Masse : 0,7 Kg.
• Alimentation : Batterie rechargeable Li-Ion incluse ou adaptateur 10 V DC; charge via adaptateur secteur 220 V.
• Autonomie : 15 heures sans interruption (réduite en cas d'utilisation du 24 V).
• Connexion : RS232-DB9; fiche ø4 mm et prise miniature pour thermocouple.
• Température d'utilisation : -10°C à 50°C.
• Température de stockage : -20°C à 60°C.
• Humidité : < 90% sans condensation.
• Conformité : Marquage CE.
• Spécifications électriques - Précision en mesure : Tension DC : gamme ±75,0000 mV / ±30,0000 V ; résolution 0,11 µV / 0,1 mV ; précision 0,01% L + 3,75 μV / 0,01% L + 1,5 mV. Courant DC : ±30,0000 mA ; résolution 0,1 µA ; précision 0,01% L + 1,5 μA.
• Résistance (mesure) : 2 fils / 3 fils / 4 fils : 0 à 400,000 Ω ; résolutions 1 mΩ (ou 10 mΩ selon mode) ; précisions variables : typ. 0,02% L + 0,02 Ω (4 fils mesure fine) ; autres plages avec 0,02% L + 0,2 Ω suivant configuration.
• Fréquence (mesure) : 1 à 50000,0 Hz ; résolution 0,1 Hz ; précision 0,005% L + 1 Hz.
• Pulse : 0 à 999999 ; résolution 1 (N/A pour précision).
• Limite Switch : tension de switch +3 V à +24 V.
• Spécifications électriques - Précision en source : Tension DC source : -10,000 à 75,000 mV / 0 à 12,0000 V ; résolution 1 μV / 0,1 mV ; précision 0,02% L + 4,25 μV / 0,02% L + 0,6 mV. Courant DC source : 0 à 22,000 mA ; résolution 1 µA ; précision 0,02% L + 1,1 μA. Résistance source : 1 à 400,00 Ω et 1 à 4000,0 Ω selon plage ; résolutions 10 mΩ/100 mΩ ; précisions indicatives 0,02% L + 0,02 Ω ou 0,03% L + 0,4 Ω selon plage.
• Thermocouples (mesure et source) : Supporte de nombreux types (ex. S, R, B, K, J, T, E, N, C, D, G, L, U selon normes CEI/ASTM/DIN/GOST) avec gammes et précisions détaillées par type. Exemples extraits :
  • Type S/R : -50 à 1768°C (plages et précisions variables : ex. S : -50→400°C précision 1,0°C mesure ; 400→1000°C 0,6°C ; 1000→1768°C 0,7°C).
  • Type K : -270 à 1372°C (précisions par sous-plages : ex. -100→600°C 0,3°C).
  • Type J/T/E/N etc. : plages et précisions par normes CEI/ASTM/DIN/GOST ; voir valeurs par plage (ex. Type E -270→1000°C, précisions 0,2→0,7°C selon plage).
• RTD (Mesure et Source) : Supporte Pt10, Pt100 (385), Pt100 (3916), Pt200, Pt500, Pt1000 et autres curves (Cu100, Cu50, Ni120, Ni100) avec gammes -200 à 850°C typiques. Exemples de précision Pt100 (385) mesure 4 fils : -100→200°C 0,15°C ; 200→600°C 0,26°C ; 600→850°C 0,34°C. Source et mesure listées avec résolutions (10 mΩ/100 mΩ) et précisions par plage.
• Résistance interne / équivalence : bloc d’équivalence interne pour compensation de soudure froide ; élément résistif amovible pour étalonnage externe.
• Robustesse et garanties : test chute 1 m ; garantie typique 3 ans pour le 221A, 1 an pour la batterie (selon version).
• Contenu livré (accessoires inclus) : adaptateur secteur 110V/220V (1 pc), batterie rechargeable Li-Ion (1 pc), cordons de test 2 sets (4 pcs), câble de court-circuitage (1 set, 2 pcs), manuel d'instruction (1 pc), certificat d’étalonnage traçable NIST (1 pc).
• Options / accessoires optionnels (références) : ex. 9050 Adaptateur USB→RS232 (DB-9 male) ; 9080 Kit CSF (prises TC, câble compensation S,R,B,K,J,T,E,N) ; 9712 Batterie de rechange Li-Ion ; 9816 Adaptateur secteur 110V/220V ; 9906 Valise de transport ; 9510 Software de gestion de tâches.
