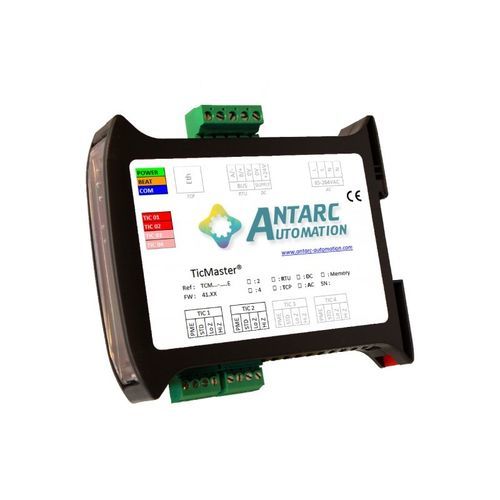

Passerelle de communication TicMaster®

de télémesureEthernetRS-485

Description :

• 2 à 10 entrées TIC compatibles avec les principaux compteurs (BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR)
• Configuration automatique des voies TIC et de la table Modbus
• Boîtier modulaire rail DIN occupant un emplacement unique
• Esclave Modbus/JBUS (RTU ou TCP selon version)
• Alimentation : 10–30 VDC ou 85–264 VAC (selon version)
• Sauvegarde illimitée des valeurs TIC en l'absence d'alimentation (Option mémoire M)

Fonctions et description détaillée :
Le TicMaster® traite en temps réel les signaux de téléinformation émis par les compteurs électroniques. Disponible en versions 2 à 10 entrées TIC indépendantes, chaque entrée intègre un coupleur opto‑isolé pour éviter les problèmes de mode commun sur installations multi‑compteurs et longues liaisons TIC. Les entrées sont configurables en haute ou basse impédance pour cohabiter avec des systèmes tiers.

Le TicMaster® est compatible avec les compteurs BLEU (CBE), LINKY, JAUNE (CJE), VERT/ICE, PME‑PMI et SAPHIR. Il supporte les débits TIC 1200 ou 9600 bauds et prend en charge les compteurs en injection (4Q). La passerelle décode un large éventail d'étiquettes TIC et rend disponibles de nombreuses grandeurs (jusqu'à 37 pour BLEU, 52 pour LINKY, 17 pour JAUNE, 355 pour PME‑PMI, 226 pour VERT et 244 pour SAPHIR selon souscription). Des traitements correctifs intégrés pallient les défauts natifs de la TIC (CRC manquant, mélange des tranches tarifaires, absence de données, etc.) et synthétisent des index totaux et par énergie pour fournir des courbes de charge.

Avantages :

• De 2 à 10 entrées TIC par module
• Boîtier modulaire rail DIN occupant un emplacement unique
• Compatible avec tous les compteurs à sortie téléinfo : BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR en 2Q et 4Q, modes Historique et standard, TIC 1200 ou 9600
• Configuration totalement automatique des voies et de la table Modbus
• Diagnostic complet via 4 LEDs et monitoring par voie
• Collecte de toutes les informations TIC disponibles
• Correction des défauts natifs de la téléinfo (PME‑PMI, ICE 4Q en injection, ...)
• Génération des index par tranche tarifaire (PME‑PMI) et des index totaux par énergie
• Compatible avec tout maître Modbus/JBUS (RTU ou TCP selon version)
• Alimentation : 10–30 VDC ou 85–264 VAC (selon version)

Informations techniques :

• Nombre de voies d'entrée TIC : 2 à 10 (selon version)
• Liste non exhaustive de compteurs supportés : compteurs électroniques BLEU (CBE), compteurs LINKY mono et triphasés, compteurs électroniques JAUNE (CJE), compteurs VERT/ICE (2Q et 4Q), compteurs PME‑PMI, compteurs SAPHIR. Cohabitation possible avec DEIE, concentrateur MAEC, etc.

Bus et protocole :

• RS485 sur paire torsadée (RTU)
• Vitesses série : 1200, 2400, 9600, 19200, 56700 bauds
• Parité : sans / paire / impaire
• Ethernet sur paire torsadée (TCP) : 10 / 100 Mbps
• Protocole : Modbus / JBUS
• Fonctions supportées : 3, 6 et 16
• Longueur de groupement : 30 registres

Alimentation :

• Tension : 10–30 VDC ou 85–264 VAC (selon version)
• Consommation : 0,25 W - 10 mA (typ.) @ 24 V DC

Raccordements :

• Alimentation et bus : connecteur débrochable Phoenix MSTB pas de 5.08 mm
• Voies TIC : connecteur débrochable Phoenix MCV pas de 3.81 mm

Géométrie :

• Dimensions : 22,5 (L) x 101 (H) x 119 (P) mm
• Poids : 105 g
• Fixation : rail DIN symétrique
• Position de fonctionnement : indifférente

Ambiance :

• Température de fonctionnement : -20 °C à 80 °C
• Humidité ambiante : 10–90 % HR (sans condensation)

Caractéristiques / spécifications techniques :

• Nom commercial : TicMaster®
• Entrées TIC : 2 à 10 (selon modèle)
• Sortie maître : Modbus/JBUS RTU (RS485) ou TCP (Ethernet) selon version
• Alimentation : 10–30 VDC ou 85–264 VAC (selon version)
• Mémoire optionnelle : Option M pour sauvegarde illimitée des valeurs en cas de coupure
• Décodage : prise en charge étendue des étiquettes TIC (quantités maximales variables selon type de compteur)
• Diagnostic : monitoring individuel des voies via LEDs et Modbus
• Boîtier : modulaire rail DIN, 1 emplacement
