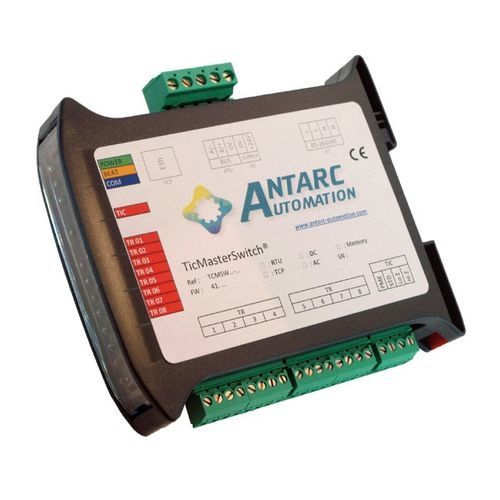

Passerelle de communication TicMasterSwitch®

de télémesureTCPEthernet

Description
Le TicMasterSwitch® réunit un TicMaster® et un TicSwitch® dans un même boîtier. L'ensemble des fonctionnalités des deux appareils est disponible.

Fonctionnalités TicMaster®

• Décodage des trames de téléinformation client (TIC) telles que fournies par les compteurs électroniques EDF/ERDF.
• 1 entrée TIC avec coupleur opto-isolé intégré pour éviter les problèmes de mode commun et compatible avec de longues lignes TIC.
• Entrée configurable en haute ou basse impédance pour cohabitation avec des systèmes tiers (DEIE, concentrateurs, ...).
• Compatible avec compteurs Bleus (CBE), Jaunes (CJE), Verts (ICE), PME-PMI et SAPHIR.
• Supporte toutes les vitesses TIC (1200 ou 9600 bauds) et les compteurs en injection (4Q – PME-PMI / Émeraude / Saphir).
• Firmware conforme au document normatif ERDF-NOI-CPT_0x. Plus de 550 étiquettes TIC décodées ; jusqu'à 1100 grandeurs accessibles.
• Traitements pour pallier aux défauts TIC (absence de données, mélange d'informations, CRC manquant, ...).
• Synthèse d'index totalisateurs (toutes tranches tarifaires confondues) et par énergie avec accès aux courbes de charge.
• Version M : sauvegarde persistante des données même en l'absence d'alimentation (mémoire non volatile).

Fonctionnalités TicSwitch®

• Exploitation des signaux TIC pour extraire la plage tarifaire en cours et l'afficher via l'une des 8 sorties TOR NO.
• Supporte jusqu'à 8 plages tarifaires selon le type de compteur et l'abonnement.
• Plages selon type de compteur :
  • Bleu (CBE) : jusqu'à 6 plages (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR)
  • Linky (LNK) : 1 à 8 plages
  • Jaune (CJE) : 6 plages (HPE/HCE/HPH/HCH/P/PM)
  • Vert (ICE) : jusqu'à 8 plages (PM/HH/HPE/HCE ...)
  • ICE-4Q injection : jusqu'à 8 plages (P/HPH/HCH/HPE/HCE/...)
  • PME-PMI : jusqu'à 8 plages (PTCOUR1 ou PTCOUR2)
  • SAPHIR : jusqu'à 8 plages (PTCOURD ou PTCOURF)
• Avec CBE, CJE et ICE-2Q : décodage de la période de soutirage en cours.
• Avec ICE-4Q, PME-PMI et SAPHIR : configurable pour décoder période de soutirage ou d'injection via un registre Modbus dédié.

Divers

• Les sorties TOR non utilisées peuvent être réaffectées au pilotage via Modbus.
• Fonctions de supervision et d'alarme disponibles pour les applications haute fiabilité.
• Voyants LED pour mise en service rapide et diagnostics ; monitoring de chaque voie TIC accessible via Modbus.

Mise en service

• Livré prêt à l'utilisation. Hormis le réglage de l'adresse Modbus, aucune configuration n'est requise pour le fonctionnement de base.
• La configuration de la voie TIC et la génération de la table Modbus sont automatiques. Aucun logiciel ni matériel dédié nécessaire.

Champs d'application

• GTB / GTC
• Systèmes de gestion et d'optimisation énergétique
• Monitoring énergétique
• Systèmes de télérelève

Sites visés

• Petit immeuble
• Installations privatives (consommation + production PV)
• Entrepôt logistique
• Petit TGBT
• Petit collectif

Caractéristiques / spécifications techniques

• Référence : TCMSWR-D
• État : Nouveau produit
• Nombre de voies d'entrée TIC : 1
• Liste non exhaustive de compteurs supportés :
  • Compteurs bleus électroniques (CBE / CBEMM / CBETM – mono/tri) : ex. Landis & Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (selon FW) ; Sagem S10C2, U3C2, C1000, C2000, C2000-4, ...
  • LINKY mono et tri
  • Compteurs jaunes (CJE) : ex. Sagem C3000, Actaris A70TJ, A12ETJ, ...
  • Compteurs verts (Émeraude) (ICE-2Q et ICE-4Q) : ex. Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
  • Compteurs PME-PMI : ex. Landis & Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
  • Compteurs SAPHIR : ex. SagemCom C3500, ALTYS, ...
  • Cohabitation possible avec DEIE, concentrateur MAEC, ...
  • Le compteur SL7000 ne dispose pas d'une sortie TIC
• Bus : RS485 sur paire torsadée (version RTU) ; option TCP (Ethernet) selon version
• Vitesse du bus : 1200, 2400, 9600, 19200, 56700 bauds
• Parité : sans / paire / impaire
• Protocole : Modbus / Jbus
• Fonctions Modbus supportées : 3, 6 et 16
• Longueur de groupement : 16 registres
• Alimentation : 10-30 VDC ou 85-264 VAC (selon version). Options disponibles : 24 VDC ou 240 VAC
• Consommation : 0,36 W - 15 mA (typ.) @ 24 V DC
• Raccordements : alimentation et bus via connecteur débrochable Phoenix MSTB pas 5.08 ; voie TIC via connecteur débrochable Phoenix MCV pas 3.81
• Dimensions : 22,5 (L) x 101 (H) x 119 (P) mm
• Poids : 125 g
• Fixation : rail DIN symétrique
• Position de fonctionnement : indifférente
• Ambiance : Température de fonctionnement -20°C à 80°C ; humidité 10–90 %RH (sans condensation)
