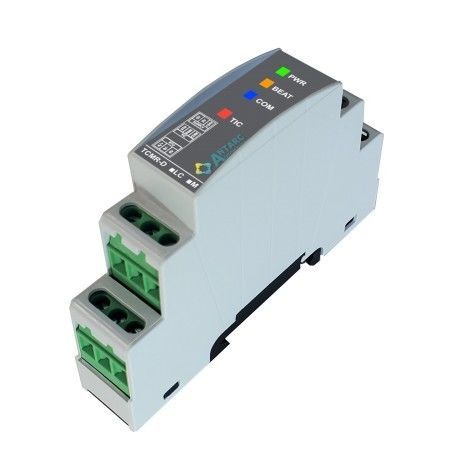

Passerelle de communication TicMasterLC®

de télémesuresérieRS-485

Résumé

• 1 entrée TIC compatible compteurs BLEU et LINKY
• Accès aux 8 relais virtuels du Linky
• Boîtier DIN 1 emplacement (tableau domestique)
• Configuration automatique
• Esclave Modbus/Jbus RTU
• Alimentation 10–30 VDC

Description
Le TicMaster LC est une passerelle de traitement temps réel des signaux téléinformation (TIC) diffusés par les compteurs électroniques. L'entrée TIC intègre un coupleur opto-isolé pour éliminer les problèmes de mode commun sur de longues liaisons TIC. Compatible avec tous les compteurs Bleu (CBE) et Linky; supporte toutes les vitesses TIC (1200 ou 9600 bauds) ainsi que les compteurs en injection. Le firmware est conforme au document ERDF-NOI-CPT_0x. La majorité des étiquettes TIC sont décodées et disponibles immédiatement sans configuration, avec un accès jusqu'à 37 champs pour Bleu et 52 pour Linky. Le TicMaster LC effectue des traitements pour compenser les défauts intrinsèques de la TIC et synthétise des index totalisateurs (toutes tranches tarifaires) et par énergie pour un accès immédiat aux courbes de charge.
Les valeurs lues sont exposées à un système maître au format Modbus/Jbus RTU. Le TicMaster LC est livré prêt à l'emploi : hormis le réglage de son adresse Modbus/Jbus, aucune configuration n'est requise. La configuration de la voie TIC (vitesse et mode) et la construction automatique de la table Modbus sont identiques d'une installation à l'autre. Des fonctions de supervision et d'alarme sont activables pour les applications exigeant une haute fiabilité. Des voyants LED assurent une mise en service et un diagnostic rapides ; le monitoring de la voie TIC est accessible via Modbus.

Avantages

• Boîtier modulaire DIN, 1 emplacement compatible tableaux domestiques
• Compatible avec tous les compteurs à sortie téléinfo : BLEU, LINKY ; modes Historique ou Standard ; TIC 1200 ou 9600
• Configuration totalement automatique
• Diagnostic complet via 4 LEDs
• Collecte de 100% des informations TIC
• Accès aux 8 relais virtuels du Linky
• Génération d'un index total
• Compatible avec tout maître Modbus/Jbus RTU
• Alimentation 10–30 VDC

Caractéristiques techniques

• Compteurs supportés (liste non exhaustive) : compteurs électroniques BLEU (CBE / CBEMM / CBETM – mono/tri) ex. Landis&Gyr L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 (selon firmware) ; Sagem S10C2, U3C2, C1000, C2000, C2000-4 ; compteurs LINKY mono et triphasés
• Bus : RS485 sur paire torsadée
• Vitesses : 1200, 2400, 9600, 19200, 56700 bauds
• Parité : sans / paire / impaire
• Protocole : Modbus / Jbus
• Fonctions supportées : 3, 6 et 16
• Longueur de groupement : 30 registres
• Alimentation : 10–30 VDC
• Consommation : 0,25 W - 10 mA (typ.) @ 24 V DC
• Raccordements : borniers à vis pas de 5.0 mm
• Dimensions : 18 (L) x 98 (H) x 62 (P) mm
• Poids : 55 g
• Fixation : rail DIN symétrique
• Position de fonctionnement : indifférente
• Température de fonctionnement : -20°C à 80°C
• Humidité ambiante : 10–90 % RH – pas de condensation
