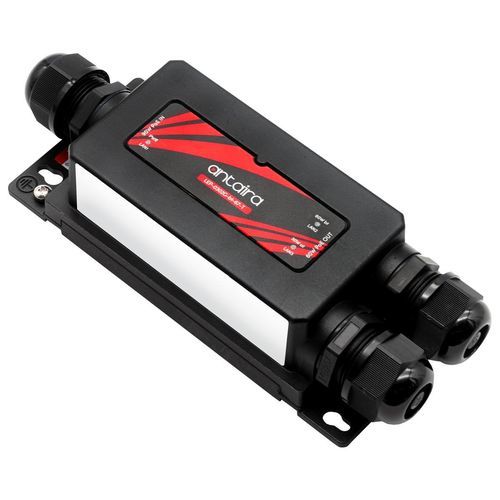

Prolongateur Ethernet LEP-0302G-bt-67-T

industrielIP67PoE

Introduction
Le LEP-0302G-bt-67-T d'Antaira Technologies est un extendeur Ethernet industriel classé IP67, conçu pour des applications polyvalentes de Power over Ethernet (PoE). Il dispose d'une entrée PoE 90W IEEE 802.3bt à 1 port. En sortie, il peut fournir soit un port PSE Gigabit IEEE 802.3bt de 60W, soit deux ports IEEE 802.3af/at de 30W. Cet extendeur PoE est capable d'augmenter la distance totale PoE de 100 mètres supplémentaires, pour une portée totale allant jusqu'à 200 mètres. Lorsqu'il est enchaîné avec jusqu'à quatre autres extendeurs PoE++ extérieurs, la distance totale peut être étendue jusqu'à 500 mètres avec un budget PoE réduit.

Caractéristiques

• Alimenté par bt PoE
• Supporte 3*10/100/1000BASE-TX Gigabit RJ45 avec 2*PoE Out (2*PoE+ à 30W / 15W ou 1*PoE++ à 60W)
• Conforme IEEE 802.3af/at/bt PoE++
• Fournit jusqu'à 30 Watts sur 2*Ports PoE+ Out
• Fournit jusqu'à 60 Watts sur 1*Port PoE++ Out
• Étend la distance PoE++ de 100m pour un total de 200m
• Chaînage jusqu'à 4 appareils avec un budget PoE global réduit en fonction de la distance et du nombre d'appareils utilisés
• Montage mural / panneau / étagère
• Passe-câbles résistants à l'eau
• Recommandé pour une utilisation avec un câble Ethernet extérieur résistant aux UV et aux intempéries pour des performances optimales
• Température de fonctionnement : -40°C à 75°C
• Garantie de 5 ans

Contenu de l'emballage

• LEP-0302G-bt-67-T
• Guide d'installation rapide
• LEP-0302G-bt-67-T
• 3 x Passe-câbles
• Kit de montage mural
• Clé

Spécifications techniques

• Technologie
  Normes IEEE
  • IEEE 802.3 Ethernet 10BASE-T
  • IEEE 802.3u Ethernet rapide 100BASE-T
  • IEEE 802.3ab Ethernet Gigabit 1000BASE-T
  • IEEE 802.3x Contrôle de flux et contre-pression
  • IEEE 802.3af Power over Ethernet
  • IEEE 802.3at Power over Ethernet plus
  • IEEE 802.3bt Power over Ethernet plus plus
  Type de traitement : Stockage et transfert
  Protocole : CSMA/CD
  Contrôle de flux : Contrôle de flux IEEE 802.3x, contrôle de contre-pression
• Performance
  Taille de la table MAC : 2K
  Trame Jumbo : 9,0 Ko
  Mémoire tampon : 1 Mbits
  Taux de transfert :
  • 14 880 pps pour le port Ethernet
  • 148 800 pps pour le port Fast Ethernet
  • 1 488 000 pps pour le port Gigabit Ethernet
  Architecture de commutation : Back-Plane (Tissu de commutation) : 6 Gbps
• Interface Ethernet
  Nombre de ports Ethernet : 3 ports
  10/100/1000 BASE-T(X) : 3 ports
  Port PoE : 2 ports (2*PoE+ à 30W / 15W ou 1*PoE++ à 60W)
  Affectation des broches PoE :
  • LAN1 : V-, V-, V+, V+, V+, V+, V-, V- pour les broches 1, 2, 3, 4, 5, 6, 7, 8
  • LAN2 : V-, V-, V+, V+, V+, V+, V-, V- pour les broches 1, 2, 3, 4, 5, 6, 7, 8
  • LAN3 : V-, V-, V+, V+ pour 1, 2, 3, 6
• Autre interface
  Indicateur LED : PoE In, PoE Out
• Caractéristiques mécaniques
  Boîtier : Métal, protection IP67
  Montage : Mural / Panneau / Étagère
  Dimensions (L × H × P) :
  • 166,5 x 73,45 x 44,3 mm
  • 6,55 x 2,89 x 1,74 po
  Poids :
  • Unité : 0,45 kg / 1,00 lb
  • Expédition : 0,50 kg / 1,10 lb
• Exigences en matière d'alimentation
  Tension d'entrée : (Alimenté par bt PoE, Max 90W )
  Budget de puissance PoE max :
  • PSE total max
  • Puissance de sortie 60W
  Protection contre les surcharges de courant : Présente
• Limites environnementales
  Température de fonctionnement : -40° à 75° C (-40° à 167° F)
  Température de stockage : -40°C ~ 85°C (-40°F ~ 185°F)
  Humidité relative ambiante : 5% à 95% sans condensation
• Approbations réglementaires
  Certifications : FCC, CE
  EMI : CISPR 32, FCC Part 15B Classe A
  EMS : IEC 61000-4-2,4,5
  Tests de stabilité :
  • Chute libre : IEC60068-2-32
  • Choc : IEC60068-2-27
  • Vibration : IEC60068-2-6
  Sécurité : LVD (EN 62368-1)
  MTBF : 522 126 heures à 50°C
  Vert : Conforme RoHS
  Garantie : 5 ans
  UL 62368-1 LVD (EN 62368-1) : ✔
