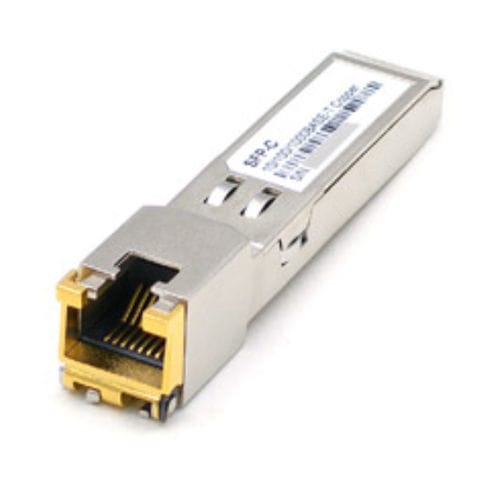

Émetteur-récepteur Gigabit Ethernet SFP-C

SFPde donnéescircuit intégré

Les émetteurs-récepteurs SFP-C Copper Small Form Pluggable (SFP) sont des modules performants et économiques conformes aux normes Gigabit Ethernet et 1000BASE-T spécifiées dans les normes IEEE 802.3-2002 et IEEE 802.3ab, qui supportent un débit de données de 1000 Mbps jusqu'à 100 mètres sur un câble à paires torsadées non blindées de catégorie 5. Le module prend en charge les liaisons de données en duplex intégral à 1000 Mbps avec des signaux de modulation d'amplitude d'impulsion (PAM) à 5 niveaux. Les quatre paires du câble sont utilisées avec un débit de 250 Mbps sur chaque paire. Le module fournit des informations d'identification sérielle standard conformes à la norme SFP MSA, auxquelles il est possible d'accéder par l'adresse A0h via le protocole EEPROM CMOS sériel à 2 fils. Le circuit intégré physique est également accessible via un bus série à 2 fils à l'adresse A0h. Caractéristiques Empreinte SFP enfichable à chaud Plage de température étendue (0°C à +70°C) Boîtier métallique pour une faible EMI Faible dissipation d'énergie ( 1,05 W typique ) Assemblage compact de connecteurs RJ-45 Accès au circuit intégré de la couche physique via un bus série à 2 fils compatible 10/100/1000Mbps dans les systèmes hôtes avec interface SGMII
