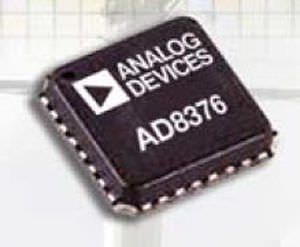

Circuit intégré amplificateur à deux voies AD8376

à grande vitesseà gain variableà bruit ultra faible

L'AD8376 est un amplificateur à double canal, à commande numérique, à gain variable et à large bande passante, qui offre un contrôle précis du gain, un IP3 élevé et un faible facteur de bruit. L'excellente performance de distorsion et la grande largeur de bande du signal font de l'AD8376 un excellent dispositif de contrôle de gain pour une variété d'applications de réception. Utilisant un processus SiGe avancé à haute vitesse et incorporant des techniques propriétaires d'annulation de la distorsion, l'AD8376 atteint un IP3 de sortie de 50 dBm à 200 MHz. L'AD8376 offre une large gamme de gain de 24 dB avec une résolution de 1 dB. Le gain de chaque canal est ajusté par des interfaces de contrôle dédiées à 5 broches et peut être piloté par des niveaux TTL standard. Les sorties à collecteur ouvert fournissent une interface flexible, permettant au gain global du signal d'être réglé par l'impédance de charge. Ainsi, le gain de la tension du signal est directement proportionnel à la charge. Chaque canal de l'AD8376 peut être alimenté individuellement en appliquant le niveau logique approprié aux broches d'activation d'alimentation ENBA et ENBB. Le courant de repos de l'AD8376 est typiquement de 130 mA par canal. Lorsqu'il est hors tension, l'AD8376 consomme moins de 5 mA et offre une excellente isolation entrée-sortie, inférieure à -50 dB à 200 MHz. Fabriqué sur un procédé SiGe haute vitesse d'Analog Devices, Inc, l'AD8376 est fourni dans un boîtier LFCSP compact de 5 mm × 5 mm à 32 pattes, amélioré thermiquement, et fonctionne sur une plage de température de -40°C à +85°C. Applications Pilotes d'ADC différentiels Récepteurs IF à échantillonnage principal et en diversité Récepteurs multicanaux à large bande Instrumentation
