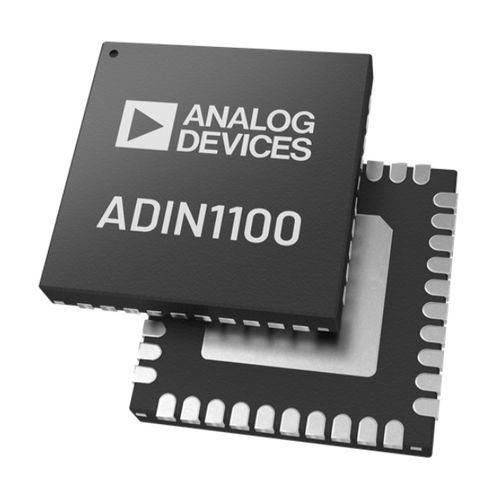

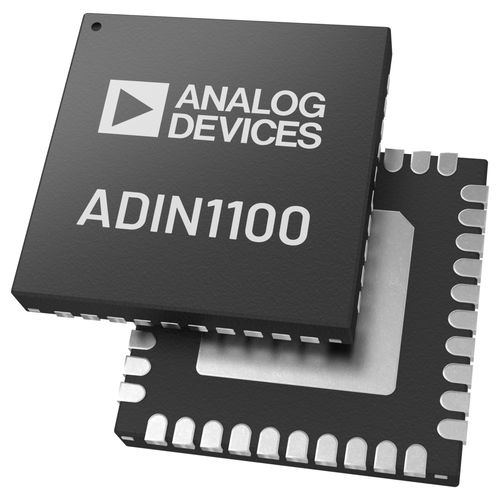

Module émetteur-récepteur Ethernet ADIN1100

d'automatisationde faible puissanceanalogique

L'ADIN1100 est un émetteur-récepteur 10BASE-T1L à faible consommation, à port unique, conçu pour les applications Ethernet industrielles et conforme à la norme Ethernet IEEE® 802.3cg-2019™ pour l'Ethernet monopaire 10 Mbps à longue portée (SPE). L'ADIN1100 intègre un cœur Ethernet PHY avec tous les circuits analogiques associés, la mise en mémoire tampon de l'horloge d'entrée et de sortie, le registre de contrôle de l'interface de gestion et les registres du sous-système, ainsi que l'interface MAC et la logique de contrôle pour gérer la réinitialisation, le contrôle de l'horloge et la configuration des broches. L'ADIN1100 supporte une portée de câble allant jusqu'à 1700 mètres avec l'autonégociation activée et a une très faible consommation d'énergie de 39 mW. Le cœur PHY prend en charge le mode de fonctionnement 1,0 V p-p et le mode de fonctionnement 2,4 V p-p défini dans la norme IEEE 802.3cg et peut fonctionner à partir d'un rail d'alimentation unique de 1,8 V ou 3,3 V, l'option de tension inférieure prenant en charge le niveau de tension de transmission 1,0 V p-p. L'ADIN1100 dispose d'un circuit intégré de surveillance de l'alimentation en tension et d'un circuit de réinitialisation à la mise sous tension (POR) afin d'améliorer la robustesse du système. L'interface MDIO est une interface série à 2 fils pour la communication entre un processeur hôte ou un MAC et l'ADIN1100, permettant ainsi l'accès aux informations de contrôle et d'état dans les registres de gestion du cœur du PHY. Cette interface est compatible avec les structures de trame de gestion des clauses 22 et 45 de la norme IEEE 802.3. APPLICATIONS Contrôle de processus Automatisation des bâtiments Instruments et interrupteurs de terrain 10BASE-T1L conforme à la norme IEEE 802.3cg-2019 Portée du câble jusqu'à 1700 m avec 1,0 V p-p et 2,4 V p-p Prend en charge les niveaux de transmission de 1,0 V p-p et 2,4 V p-p Prend en charge les applications de sécurité intrinsèque
