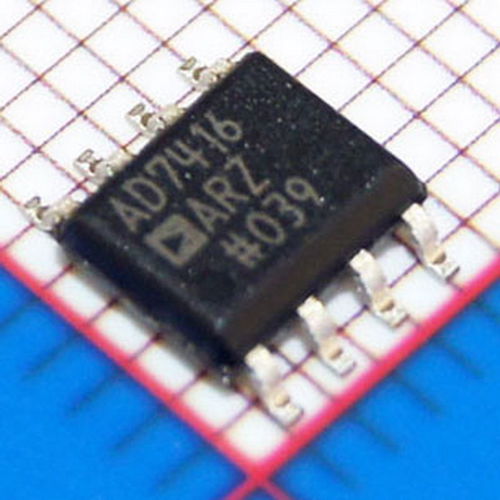

Capteur de température numérique AD7416
pour l'industrie automobilemultivoiessans contact

capteur de température numérique
capteur de température numérique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Sortie
numérique
Applications
pour l'industrie automobile
Autres caractéristiques
sans contact, multivoies
Température

Min: -40 °C
(-40 °F)

Max: 125 °C
(257 °F)

Description

L'AD7417 et l'AD7418 sont des CAN 10 bits, à 4 canaux et à un canal, avec un capteur de température intégré, qui peuvent fonctionner à partir d'une alimentation unique de 2,7 V à 5,5 V. Les dispositifs contiennent un convertisseur à approximation successive de 15 μs, un multiplexeur à 5 canaux, un capteur de température, un oscillateur d'horloge, un track-and-hold et une référence (2,5 V). L'AD7416 est un dispositif de surveillance de la température uniquement, dans un boîtier à 8 pattes. Le canal 0 du multiplexeur permet d'accéder au capteur de température sur les pièces. Lorsque le canal 0 est sélectionné et qu'une conversion est lancée, le code ADC résultant à la fin de la conversion donne une mesure de la température ambiante (±1°C @ 25°C). Les registres intégrés peuvent être programmés avec des limites de température haute et basse, et une sortie d'indicateur de surchauffe (OTI) à drain ouvert est fournie, qui devient active lorsqu'une limite programmée est dépassée. Un registre de configuration permet de programmer le sens de la sortie OTI (actif haut ou actif bas) et son mode de fonctionnement (comparateur ou interruption). Un compteur de file d'attente programmable permet de définir le nombre de mesures hors limites qui doivent se produire avant de déclencher la sortie OTI, afin d'éviter tout déclenchement intempestif de la sortie OTI dans des environnements bruyants. Une interface série compatible I2C® permet d'écrire et de lire les registres de l'AD7416/AD7417/AD7418. Les trois LSB de l'adresse du bus série de l'AD7416/AD7417 peuvent être sélectionnés, ce qui permet de connecter jusqu'à huit dispositifs AD7416/AD7417 sur un seul bus.

---
