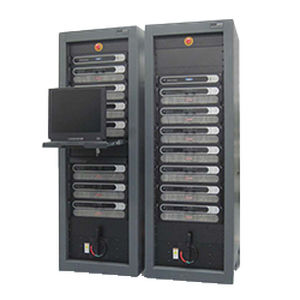

Simulateur de disjoncteur

solairesur mesureà double canal

Produit
Produit : Simulateur de panneaux solaires (SAS)
Description : Émulation photovoltaïque

Aperçu
Un tableau solaire de satellite subit de fortes variations de température, des variations d'insolation, des modifications mécaniques et le vieillissement, qui affectent sensiblement ses performances à court et à long terme. Pour tester l'environnement énergétique d'un satellite au sol, un simulateur de panneaux solaires reproduit toutes les sorties possibles du réseau solaire en fonction d'une grande variété de conditions d'entrée, notamment la rotation orbitale, le spin, l'alignement d'axe, les événements d'éclipse, l'état début de vie et fin de vie. Le SAS fournit un contrôle programmable de tous les paramètres qui façonnent la courbe I/V des cellules solaires, permettant une simulation précise des panneaux solaires dans diverses conditions spatiales et une vérification complète des systèmes d'alimentation du vaisseau et de l'électronique associée.

Chaque simulateur de panneaux solaires est un système intégré prête à l'emploi avec une interface graphique Windows et un logiciel de contrôle matériel. Il peut être piloté à distance et adressé comme un seul appareil lorsqu'il est intégré au système de test du client via Ethernet standard ou interfaces GPIB optionnelles en utilisant des commandes au format SCPI. Des systèmes de protection matériels discrets sont standard, incluant des sous-systèmes capables de couper la puissance en sortie du SAS en moins de 10 microsecondes. Chaque chaîne SAS dispose d'un disjoncteur électronique et d'un relai de déconnexion afin de localiser les défauts et de minimiser les perturbations. Des systèmes SAS ont été livrés allant d'unités de R&D de bureau 2 canaux à des systèmes capables de contrôler simultanément deux systèmes SAS de 64 canaux. Les systèmes peuvent être personnalisés selon une approche modulaire standard pour répondre à des exigences spécifiques.

Fonctionnalités et avantages

• Mode spin pour simuler un satellite en rotation.
• Mode éclipse amélioré pour programmer des événements d'éclipse avec contrôle complet des paramètres de la courbe V–I et des durées de maintien.
• Fonctionne avec des régulateurs à shunt séquentiels et des suivis du point de puissance maximale.
• Multiples couches redondantes OVP/OIP et protection contre les surtensions du bus.
• Système d'arrêt matériel et protections discrètes permettant une coupure de puissance <10 microsecondes.
• Contrôle total du comportement I/V via la technologie Fast Profiling Current Source (FPCS).
• Mode non paramétrique pour programmer des courbes I/V spécifiques à l'application.
• Les modules FPCS peuvent être connectés en série ou en parallèle pour simuler des segments d'arrays plus larges ; plusieurs systèmes SAS maîtres peuvent être connectés pour créer de très grands systèmes SAS.
• Connecteurs de sortie définis par le client.

Caractéristiques techniques

• FPCS (Fast Profiling Current Source) fournit un contrôle programmable des quatre paramètres nécessaires pour contrôler indépendamment la courbe I/V caractéristique à diode pour chaque canal.
• Mode non paramétrique disponible pour la programmation de courbes I/V personnalisées.
• Chaque canal FPCS délivre 450 W ou 500 W de puissance.
• Deux canaux logés dans un seul châssis 5-1/4" (format deux canaux par châssis).
• Chaque module FPCS peut simuler une ou deux chaînes d'array ; les modules peuvent être connectés en série ou en parallèle pour simuler des segments plus larges.
• La tension à vide et le courant de court-circuit sont évolutifs pour répondre aux exigences du client.
• Commande à distance via Ethernet standard ; interface GPIB optionnelle disponible ; commande via commandes au format SCPI.
• Protection matérielle discrète : disjoncteur électronique et déconnexion par relais par chaîne ; sous-systèmes capables de retirer la puissance de sortie en moins de 10 microsecondes.
• Les systèmes vont d'unités de R&D de bureau 2 canaux à des systèmes multi-canaux de grande taille (exemples : systèmes contrôlant deux configurations SAS à 64 canaux).
• Conçu pour fonctionner au genou de la courbe I/V ; la source de courant à profilage rapide permet une simulation précise de la puissance réelle des arrays solaires.
