Simulateur pour applications de laboratoire PSTE

de réseausur mesuresolaire

Produit
Produit : Elgar Power Special Test Equipment (PSTE)
Description : Équipement complet d'essais électriques pour satellites

Présentation
Le Power Special Test Equipment (PSTE) d'Elgar fournit une alimentation DC programmable et des charges programmables pour les systèmes électriques des satellites dans le cadre d'essais fonctionnels. Le PSTE est un système clé en main exploitable localement via une interface GUI ou à distance via un ordinateur hôte sous une adresse Ethernet unique. Le système permet aux ingénieurs spatiaux de définir les limites de bus d'alimentation, les schémas de câblage, les matrices de simultanéité des modes et le comportement du système selon les conditions limites ; à partir de ces définitions, des procédures opératoires peuvent être générées et des protections mises en place pour effectuer la détection de câbles, la vérification de modes et l'identification automatisée des montages de test et des capacités de modes associées.

Le PSTE vise à réduire le besoin d'acheter de nouveaux équipements d'essai d'alimentation pour chaque nouveau satellite en fournissant des ressources d'alimentation modulables dimensionnées pour la flexibilité et la maîtrise des coûts. Le système surveille et protège les systèmes électriques du satellite contre les dommages causés par des erreurs de programmation ou des pannes système.

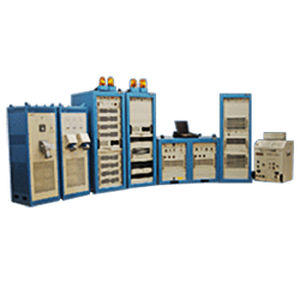

Ressources (système illustré)
Transformateurs d'isolement AC

• Puissance : 75 KVA
• Transforme 480 VAC 3 phases Delta en 208 VAC 3 phases Wye

Baie d'alimentation principale

• Cinq canaux de puissance de 10 kW ; 150 VDC à 67 A chacun
• Un canal de charge 5 kW ; 3–450 V, 0–150 A courant constant
• Huit sorties programmables pour enregistreur à ruban

Simulateur de réseau solaire

• 64 canaux avec 110 V Voc et 450 W chacun

Baie de charges électroniques

• Trois canaux de charge de 5 kW ; 3–450 V, 0–150 A courant constant

Interface utilisateur distante

• PC portable durci avec logiciel d'interface opérateur

Montage de vérification système

• Personnalisé pour les E/S spécifiques du satellite afin de permettre une vérification manuelle pratique de la configuration d'alimentation

Vue matérielle
Le système global est représenté par un schéma bloc simplifié et par des schémas blocs individuels pour chaque baie. L'Interface Utilisateur Distante (RUI) ou le Système d'Exploitation à Distance (ROS) fonctionne comme l'ordinateur maître (CIC) et communique avec le contrôleur système de la Baie d'Alimentation Principale (MPR). Les diagnostics et le dépannage peuvent être effectués directement depuis le contrôleur MPR. La MPR fournit l'alimentation du bus principal à partir d'un maximum de cinq sources internes. Le Simulateur de Réseau Solaire (SAS) fournit la puissance de simulation des panneaux solaires. L'Unité de Protection du Satellite (SPU) protège le satellite en cas de défaillance des protections OVP/OIP intégrées. Pour les essais de charge des systèmes électriques, la Baie de Charges Électroniques (ELR) fournit trois unités de charge électroniques programmables (ELU) ; la MPR contient une ELU utilisable lorsque seule une ELU est requise.

Fonctionnalités

• Test intégré des sous-systèmes (SAS, BSS, systèmes ombilicaux)
• Isolement d'entrée AC
• Montages de validation d'alimentation
• Protections redondantes surtension (OV) et surcourant (OI)

Spécifications techniques

• Type de système : Équipement complet clé en main pour essais fonctionnels des systèmes d'alimentation satellite
• Contrôle : GUI locale ou ordinateur hôte distant via une adresse Ethernet unique
• Transformateurs d'isolement AC : 75 KVA ; conversion 480 VAC 3-phase Delta vers 208 VAC 3-phase Wye
• Baie d'alimentation principale (MPR) : Cinq canaux de 10 kW (150 VDC à 67 A chacun)
• Canal de charge MPR : Un canal de 5 kW ; 3–450 V, 0–150 A courant constant
• Sorties enregistreur : Huit sorties programmables
• Simulateur de réseau solaire (SAS) : 64 canaux ; 110 V Voc ; 450 W par canal
• Baie de charges électroniques (ELR) : Trois canaux de 5 kW ; 3–450 V, 0–150 A courant constant
• ELU intégré : La MPR contient une ELU pour utilisation mono-ELU
• Unité de protection du satellite (SPU) : Fournit une protection supplémentaire au-delà des protections OVP/OIP intégrées
• Interface utilisateur distante : PC portable durci avec logiciel d'interface opérateur
• Vérification système : Montages d'essais personnalisés pour vérification manuelle des E/S satellite
• Scalabilité : Ressources matérielles évolutives selon exigences client
• Sécurité/protections : Détection de câble, vérification de modes, identification automatisée des montages, protections redondantes pour prévenir les dommages liés aux erreurs de programmation ou pannes
