Régulateur à découpage ajustable A4407 series

FETbuck

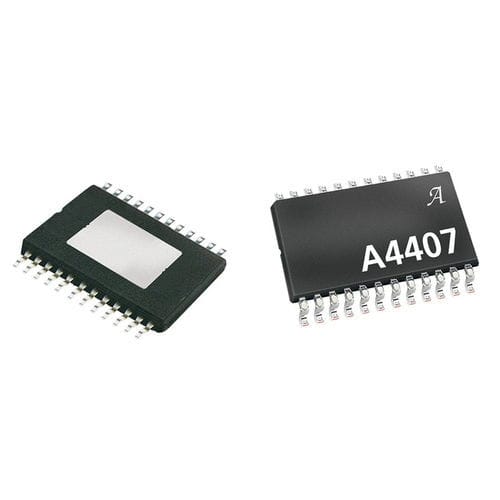

L'A4407 est un circuit intégré de gestion de l'alimentation automobile qui utilise un prérégulateur COT (constant on-time) de 2,2 MHz pour fournir un régulateur linéaire 5 V, un régulateur linéaire 5 V suivi/protégé, un contrôleur/conducteur FET linéaire 3,3 V et un contrôleur/conducteur FET 1,2 V/1,5 V/1,8 V linéaire. L'A4407 fournit une broche pour régler la référence maître du régulateur de poursuite 5 V sur la sortie 3,3 V ou 5 V. Le temps de marche du bouc est ajusté à l'interne en fonction du NIV pour maintenir la fréquence de commutation de 2,2 MHz. Un fonctionnement efficace est obtenu en utilisant le pré-régulateur à boudin pour faire chuter la tension d'entrée avant d'alimenter les régulateurs linéaires. Conçu pour alimenter des alimentations CAN et à microprocesseur dans des environnements à haute température, l'A4407 est idéal pour les applications sous capot. Le régulateur à découpage est conçu pour fonctionner à une fréquence de commutation nominale de 2,2 MHz. La fréquence de commutation élevée permet au client de sélectionner des inductances et des condensateurs céramiques de faible valeur tout en évitant les interférences électromagnétiques dans la bande de fréquence AM. Les caractéristiques de protection comprennent : verrouillage de sous-tension, limite de courant d'impulsion par dérivation d'impulsion, protection contre les courts-circuits LX et arrêt thermique. En cas de charge court-circuitée, tous les régulateurs linéaires sont équipés d'une protection contre les surintensités. De plus, la sortie V5P est protégée contre un court-circuit de batterie. L'A4407 dispose à la fois d'un niveau logique et d'une entrée haute tension (limitée en courant et en tension). L'A4407 dispose également d'une sortie NPOR (Power-On-Reset) avec retard réglable pour le contrôle par microprocesseur. L'A4407 est fourni dans un boîtier TSSOP à 24 conducteurs à profil bas (1,1 mm) avec coussin exposé pour une meilleure dissipation thermique (suffixe LP).
