Driver de LED circuit intégré A8515 series

de rétroéclairageà PWMWLED

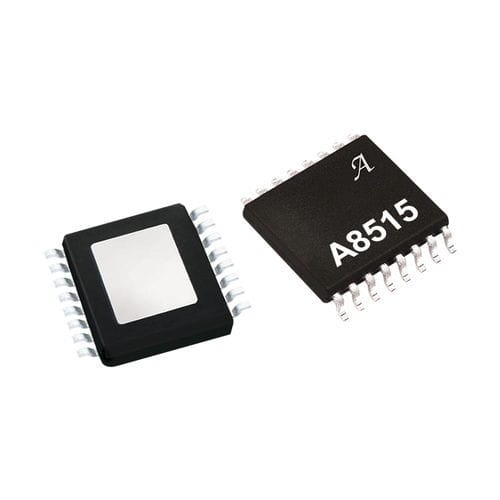

Le A8515 est un pilote de LED blanches à sorties multiples (WLED) pour le rétroéclairage LCD des écrans grand public et industriels. Il intègre un convertisseur de suralimentation en mode courant avec un commutateur DMOS d'alimentation interne et deux éviers de courant. Le convertisseur boost peut piloter jusqu'à 24 LEDs : 12 LEDs par string à 120 mA. Les éviers LED peuvent être mis en parallèle pour obtenir des courants LED plus élevés, jusqu'à 240 mA. L'A8515 peut fonctionner à partir d'une seule alimentation, de 5 à 40 V. La gradation PWM est réalisée avec un signal d'entrée PWM externe. La broche de gradation PWM est utilisée pour contrôler l'intensité de la LED en utilisant une modulation de largeur d'impulsion. La faible tension de régulation de 720 mV sur les sources de courant des LED réduit la perte de puissance et améliore le rendement. Les applications incluent : Écrans plats LCD de bureau (FPD) Afficheurs vidéo à écran plat Téléviseurs et moniteurs LCD Le A8515 est fourni dans un boîtier TSSOP à 16 broches (suffixe LP) avec un patin thermique apparent. Il est sans plomb (Pb), avec un étamage 100% étain mat du leadframe.
