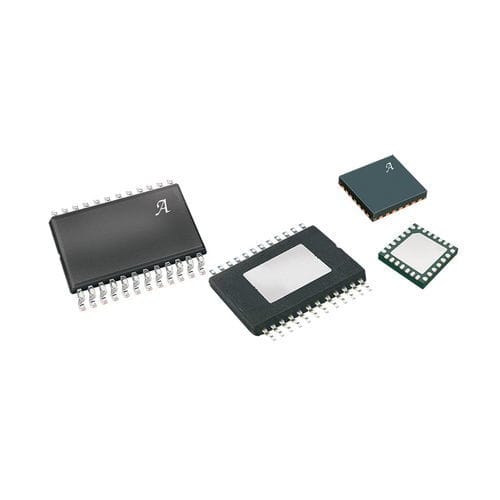

Driver de LED circuit intégré A8512 series

de rétroéclairageRGBprogrammable

Le A8512 est un pilote WLED/RGB à sorties multiples pour le rétroéclairage des écrans LCD et des téléviseurs. Il intègre un contrôleur boost pour piloter un MOSFET externe et six dissipateurs de courant internes. Le convertisseur élévateur de tension fonctionne en mode courant à fréquence constante (programmable). La gradation PWM permet de contrôler les courants des LED dans un rapport de 500:1. Le courant de l'évier LED est réglé par une résistance R_ISET externe (voir tableau à droite). Il est possible de combiner plus d'un évier LED pour obtenir un courant encore plus élevé par branche de LED. Plusieurs A8512 peuvent être connectés en parallèle, avec un contrôleur maître contrôlant l'étage de suralimentation et jusqu'à cinq contrôleurs esclaves, qui agissent comme des puits LED. Cela permet d'alimenter jusqu'à 36 branches de LED par un seul convertisseur boost. Le A8512 fonctionne à partir d'une seule alimentation de 8 à 24 V. Il fournit une protection contre les surtensions, les chaînes de LED ouvertes ou en court-circuit et les surchauffes. Une fonction de limitation de courant cycle par cycle à deux niveaux assure un démarrage progressif et protège contre les surcharges. L'appareil est fourni dans un boîtier SOICW 24 broches (LB), avec des broches à fusible interne pour une dissipation thermique améliorée, et un boîtier QFN (ET) 28 contacts 5 mm × 5 mm et un boîtier TSSOP 24 broches (LP), les deux avec un tampon thermique exposé pour une dissipation thermique accrue. Tous les boîtiers sont sans plomb (Pb), avec un étamage du leadframe 100% étain mat.
