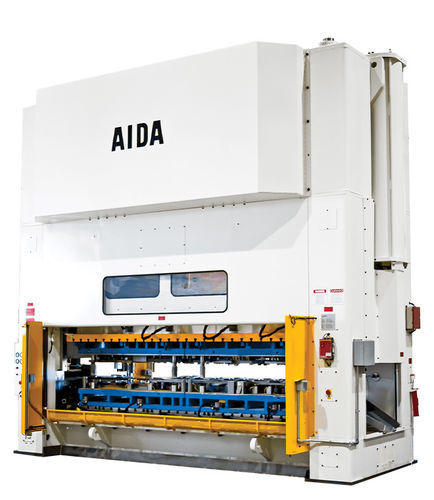

Presse mécanique MCX-S2 Series

d'estampagepour tôleà arcade

Description
Les presses MCX-S2 sont des presses mécaniques à montants droits, construction à tirants, conçues pour l'estampage métallique de haute précision. Les composants du bâti sont vérifiés par simulation FEM et fabriqués en plaques d'acier contrôlées, avec traitement thermique après soudage pour limiter la flèche sous charge à moins de 0,1 mm/m, réduisant l'allongement et améliorant la précision d'estampage.

Transmission et configuration
Les presses MCX-S2 sont équipées d'une embrayage-frein air-friction haute performance et d'un volant monté sur broche avec options d'entraînement moyenne ou haute énergie. Les configurations comprennent entraînement par engrenage excentrique simple ou double. Différentes longueurs de course, hauteurs de matrice et guides à rouleaux à jeu nul sont disponibles pour applications progressives et transfert.

Caractéristiques

• Conçues pour matrices progressives et de transfert et charges excentrées.
• Bâti rigide à montants droits, construction à tirants, engrenages contre-rotatifs et guides à rouleaux.
• Cylindres contrabalançants autocontenus réduisant l'usure des joints, diminuant la maintenance et éliminant les réservoirs d'air tampon.
• Guidage du coulisseau sur 8 points par rouleaux pour un mouvement précis.
• Équipées de l'AIDA Hydraulic Overload Protection (HOLP), système hydraulique de protection contre la surcharge à fort débit et temps de réponse très rapide.

Principales spécifications
Model | MCX-S2-4000 | MCX-S2-6300 | MCX-S2-8000
Capacity (kN) | 4000 | 6300 | 8000
Slide Stroke (single reduction) (mm) | 250-300-350 | 350-400 | 400-450-500
Slide Stroke (double reduction) (mm) | – | 400-450 | 400-450-500
Slide and bolster length (mm) | 2500-3050-3650 | 3050-3650-4250 | 3650-4000-4600
Slide and bolster width (mm) | 1500 | 1500 | 1800
Side window opening (mm) | 1100 | 1250 | 1400
Shut height (mm) | 600-650-700-750 | 700-750-800-850 | 750-800-850-900
Slide adjustment (mm) | 250 | 300 | 300
Press speed in pendulum mode (single reduction) (min-1) | 20÷60 | 20÷60 | 20÷50
Press speed in pendulum mode (double reduction) (min-1) | – | 10÷30 | 12÷30

Caractéristiques / spécifications techniques

• Nom de la série : MCX-S2 Series
• Type : presses mécaniques à montants droits, construction à tirants
• Plage de capacités : 4000 kN à 8000 kN
• Bâti : composants vérifiés par FEM, plaques d'acier contrôlées, traitement thermique après soudage
• Transmission & embrayage : embrayage-frein air-friction ; volant monté sur broche ; entraînement optionnel moyenne ou haute énergie
• Options d'entraînement : engrenage excentrique simple ou double
• Guidage du coulisseau : guides à rouleaux sans jeu ; guidage 8 points
• Contrabalance : cylindres contrabalançants autocontenus (réduction de l'usure, pas de réservoirs d'air tampon)
• Protection contre la surcharge : AIDA Hydraulic Overload Protection (HOLP)
• Variantes disponibles : courses, dimensions bolster, hauteurs de fermeture et plages de vitesse selon modèle (voir Principales spécifications)
