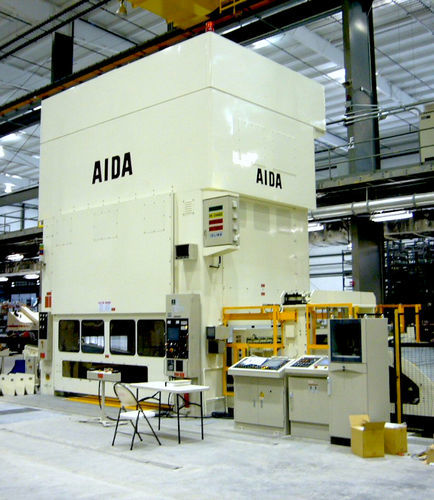

Presse mécanique PME-S2 series

de formaged'estampageà excentrique

Description
La série AIDA PME-S2 regroupe des presses excentriques 2 points à montants droits conçues pour le formage de haute précision de panneaux structurels automobiles et de pièces de transmission. Les éléments clés comprennent un large espacement des points de suspension pour améliorer la capacité aux charges excentrées, des jeux minimaux pour réduire les percées, des guides de coulisse à 8 points pour limiter les déplacements latéraux et longitudinaux, et un cadre serré par tirants pour augmenter la rigidité. Le grand entraînement du cadre et les procédés de fabrication révisés permettent le formage fiable des matériaux à haute résistance. Les pièces de précision sont fabriquées en interne pour maintenir les tolérances critiques.

Caractéristiques

• Système d’emboutissage offrant large diversité de production et grande stabilité
• Protecteur de surcharge avec joint métallique avancé pour une réponse rapide et la protection des outils et de la presse
• Jeu global minimal pour réduire le risque de percée
• Système de coulisse réglable pour maintenir le parallélisme et résister aux charges excentrées
• Large espacement des points de connexion pour une capacité accrue aux charges excentrées

Spécifications principales
Model | PME-S2-4000 | PME-S2-6300 | PME-S2-8000 | PME-S2-10000
Capacity (kN) | 4000 | 6300 | 8000 | 10000
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | –
Slide Stroke (double reduction) (mm) | 300-400 | 450 | 450-500 | 400-500-600
Slide and bolster length (mm) | 3050-3650 | 3500-(4250) | 4000 | 4500-5000
Slide and bolster width (mm) | 1500 | 1500-(1700) | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360
Shut height (mm) | 600-650-850 | 800-900-1000 | 900-950-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 20÷60 | 20÷50 | 20÷50 | –
Press speed in pendulum mode (double reduction) (min⁻¹) | 10÷35 | 10÷30 | 12÷30 | 15÷30

Caractéristiques techniques

• Série : PME-S2 Series (presses mécaniques excentriques 2 points à montants droits)
• Capacités : 4000–10000 kN (selon modèle)
• Cours de coulisse (simple/double réduction) : 350–400 mm / 300–600 mm (selon modèle)
• Dimensions coulisse/bolster : longueur 3050–5000 mm, largeur 1500–1800 mm (selon modèle)
• Ouverture latérale (side window) : 1700–2360 mm (selon modèle)
• Options d’hauteur de fermeture et réglage de coulisse : réglages multiples (exemples d’hauteurs : 600–1000 mm ; réglage coulisse 250–300 mm)
• Design des guides : guides à 8 points / 8 surfaces pour limiter les mouvements latéraux/longitudinaux
• Cadre : cadre serré par tirants pour plus de rigidité et de précision
• Fabrication : composants de précision fabriqués en interne pour obtenir des jeux minimaux dans les zones critiques
• Applications : formage de panneaux structurels automobiles et de pièces de transmission, y compris matériaux à haute résistance
