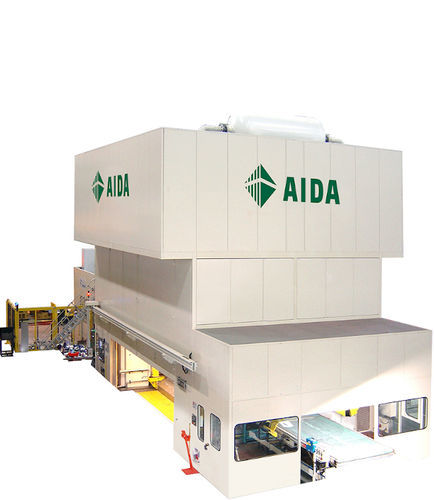

Presse motorisée DSF-PE2 eries

électriqueélectroniquepour tôle

Produit
Les presses progressives servo DSF-PE2 Series sont des presses 2 points à bâti droit destinées à la mise en forme des métaux, avec des capacités de 4000 kN à 12500 kN. Le bâti est en construction à tirants et les composants sont conçus et vérifiés par FEM pour limiter la flèche sous charge à moins de 0,1 mm/m. Les composants structurels sont en plaques d’acier contrôlées et détendues thermiquement après soudage.

Transmission et commande
Équipées des moteurs servo AIDA propriétaires, couple élevé et basse vitesse, optimisés pour le travail en presse. Le pack servo AIDA permet d’ajuster précisément le mouvement du coulisseau et la longueur de course en fonction de la hauteur de pièce ainsi que le contrôle fin de la vitesse d’impact sur le matériau pour améliorer la productivité, la durée de vie des matrices et réduire la maintenance.

Caractéristiques principales

• Longueur de course, vitesse et temps de maintien entièrement programmables pour optimiser chaque matrice
• Stockage de 500 recettes de travail pour des réglages répétables
• Fonction Teach pour réduire les erreurs de saisie opérateur
• Codeurs doubles redondants pour une sécurité positionnelle accrue
• Système de sécurité PLS 16 voies
• Moniteur de charge intégré
• Intégration tiers avec affichage des équipements auxiliaires sur l’OIT de la presse

Principales spécifications (récapitulatif)
Model | DSF-PE2-4000 | DSF-PE2-6300 | DSF-PE2-8000 | DSF-PE2-10000 | DSF-PE2-12500
Capacity (kN) | 4000 | 6300 | 8000 | 10000 | 12500
Slide Stroke (single reduction) (mm) | 350 | 400 | 500 | – | –
Slide Stroke (double reduction) (mm) | – | 450 | 500 | 600 | 600
Slide and bolster length (mm) | 2500-3050-3650 | 3050-3650-4250 | 3650-4000-4600 | 4500 | 4500
Slide and bolster width (mm) | 1500 | 1700 | 1800 | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2350 | 2350
Shut height (mm) | 600-650-700-750 | 700-750-800-850 | 750-800-850-900 | 750-800-850-900 | 750-800-850-900
Slide adjustment (mm) | 250 | 300 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 3÷89 | 3÷80 | 3÷70 | – | –
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 3÷55 | 3÷60 | 3÷47 | 3÷47

Caractéristiques / spécifications techniques

• Plage de capacités : 4000 kN à 12500 kN
• Bâti : bâti droit (straightside), construction à tirants; composants vérifiés par FEM
• Flèche sous charge conçue < 0,1 mm/m
• Structure : plaques d’acier contrôlées, détendues thermiquement après soudage
• Servo : moteurs AIDA propriétaires couple élevé, basse vitesse
• Contrôle : course, vitesse et dwell programmables; 500 recettes; fonction Teach; codeurs doubles redondants
• Sécurité & surveillance : PLS 16 voies; moniteur de charge intégré
• Intégration : équipements auxiliaires tiers affichés sur l’OIT de la presse
• Modèles disponibles : DSF-PE2-4000, DSF-PE2-6300, DSF-PE2-8000, DSF-PE2-10000, DSF-PE2-12500
