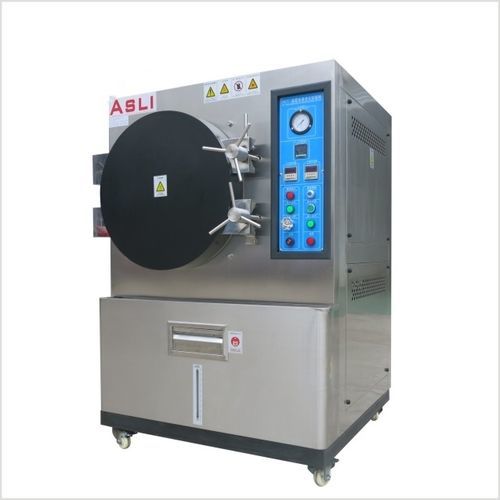

Chambre climatique

de haute pressiond'humiditéde température

Présentation du produit
La chambre d'essai HAST PCT d'altération environnementale accélérée sous haute pression insaturée est conçue pour évaluer l'étanchéité, la résistance à la pression et la tenue à l'air de cartes électroniques multicouches, de boîtiers scellés d'IC, d'écrans LCD, de LED, de semi-conducteurs, de matériaux magnétiques (NdFeB, terres rares, fer magnétique) et d'autres composants similaires. Disponible en plusieurs capacités internes pour essais en laboratoire et production.

Système de commande

• Contrôleur de température vapeur saturée par micro-ordinateur à affichage numérique LED, contrôleur de temps numérique LED et manomètre à aiguille.
• Le système est conforme aux normes d'essai de vieillissement accéléré sous haute pression : CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL.
• Architecture de commande : micro-ordinateur + P.I.D. + S.S.R. ; calcul automatique de la température du vapeur saturée.
• Contrôle par micro-ordinateur avec interface opérateur conviviale.
• Précision de contrôle de la température : ±0,5 °C ; résolution : 0,1 °C.
• Précision de contrôle de la pression : ±0,2 kg/cm².

Performances

• Plage de température (vapeur saturée) : (RT + 10 °C) ~ 135 °C (143 °C en option).
• Plage d'humidité : vapeur saturée par défaut 100 % HR ; humidité vapeur réglable 70–100 % HR.
• Plage de pression (absolue) : 0,5 kg/cm² ~ 3,0 kg/cm² (capacité standard 3,0 kg/cm² = 1 atm + 2,0 kg/cm²).
• Plage de temps : 0 ~ 999 H/M/S, configurable librement.
• Uniformité de température : ±2,0 °C à 100 °C.
• Temps de montée en température : (RT + 10 °C) ~ 120 °C en env. 45 minutes.
• Temps d'établissement de la pression : ambiance/0,0 kg/cm² ~ 1,00 kg/cm² en env. 45 minutes.

Paramètres techniques (tableau)
Dimension interne Φ×D (mm) : 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Dimension externe (mm) : 850×1300×900 | 900×1350×900 | 1000×1480×1000 | 1150×1650×1200 | 1300×1800×1350
Plage de température vapeur : 100 °C ~ 135 °C (143 °C en option)
Pression relative / pression absolue : pression relative = lecture manomètre ; pression absolue = valeur manomètre + 100 kPa (valeur réelle à l'intérieur)
Tableau comparatif Température / Humidité / Pression : voir images des spécifications produit
Humidité du vapeur : 70~100 % HR, réglable
Pression de vapeur (pression absolue) : 101,3 kPa +0,0 kg/cm² ~ 2,0 kg/cm² (3,0 kg/cm² standard spécial en option)
Recirculation : circulation forcée de vapeur
Dispositifs de sécurité : protection contre manque d'eau ; protection contre la surpression ; remplissage d'eau automatique/manuelle ; vidange automatique de pression
Accessoires : plateaux/plaques inox à deux couches
Capacité (L) : 17 | 43 | 87 | 155 | 250
Alimentation : AC220V, 1∮ 3 lignes, 50/60Hz ; AC380V, 3∮ 5 lignes, 50/60Hz

Caractéristiques / Spécifications techniques

• Nom du produit : HAST PCT Chambre d'essai d'altération environnementale accélérée sous haute pression insaturée
• Contrôle : micro-ordinateur + P.I.D. + S.S.R. ; contrôleurs numériques température & temps ; manomètre à aiguille
• Précision température : ±0,5 °C ; résolution : 0,1 °C
• Plage température : (RT + 10 °C) à 135 °C (143 °C en option)
• Humidité vapeur : 70–100 % HR (réglable) ; par défaut vapeur saturée = 100 % RH
• Plage de pression : 101,3 kPa +0,0 kg/cm² ~ 2,0 kg/cm² (3,0 kg/cm² en option)
• Uniformité température : ±2,0 °C à 100 °C
• Options de capacité : 17 L, 43 L, 87 L, 155 L, 250 L
• Dimensions internes/externes selon modèle (voir tableau)
• Sécurité : protection contre manque d'eau, protection contre surpression, remplissage/vidange automatique ou manuel
• Alimentation : AC220V monophasé ou AC380V triphasé
• Conformité : conçu pour répondre aux exigences de tests de fiabilité HAST/PCT telles que CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL selon configuration
