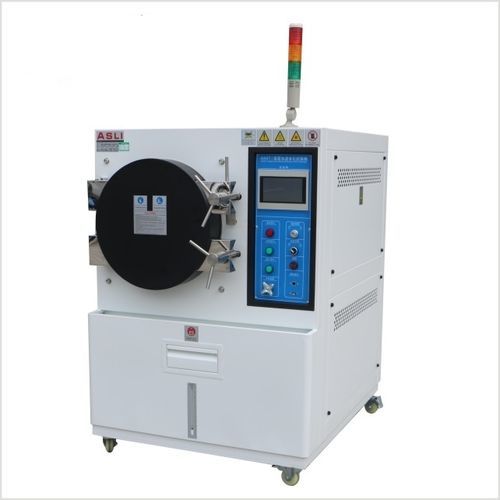

Chambre climatique

thermostatiqued'humiditéde haute pression

Vue d'ensemble
Les chambres HAST (Highly Accelerated Stress Test) génèrent un environnement vapeur contrôlé à haute température, humidité et pression pour accélérer le vieillissement et révéler les modes de défaillance des composants électroniques, matériaux, revêtements et mastics. Elles permettent de réduire les cycles de qualification et d'appuyer l'évaluation de la fiabilité et la validation des conceptions.

Fonctionnement
L'échantillon est placé dans la chambre HAST étanche et exposé à de la vapeur saturée sous température, humidité et pression contrôlées. Le système assure la circulation forcée de la vapeur, un contrôle précis de la température et une surveillance de la pression pour reproduire des contraintes environnementales accélérées. Les essais identifient la dégradation des matériaux, les défaillances d'étanchéité et les défauts liés aux procédés.

Applications

• Électronique : circuits intégrés, cartes à circuits imprimés, dispositifs semi-conducteurs
• Composants et systèmes aéronautiques
• Modules électroniques et capteurs automobiles
• Composants et sous-ensembles de dispositifs médicaux

Spécifications
Dimensions intérieures Φ×D (mm) : 300×250 ; 350×450 ; 450×550 ; 550×650 ; 650×750
Dimensions extérieures (mm) : 850×1300×900 ; 900×1350×900 ; 1000×1480×1000 ; 1150×1650×1200 ; 1300×1800×1350
Plage de température vapeur : 100ºC ~ 135ºC (143ºC optionnel)
Pression relative/absolue : le manomètre indique la pression relative ; pression absolue = valeur affichée + 100 kPa (valeur réelle en cuve intérieure)
Humidité vapeur : réglable 70–100% HR (vapeur saturée par défaut)
Pression vapeur (absolue) : 101,3 kPa +0,0 Kg/cm2 ~ 2,0 Kg/cm2 (3,0 Kg/cm2 option spéciale)
Recirculation : système de vapeur à circulation forcée
Dispositifs de sécurité : protection manque d'eau ; protection contre la surpression ; remplissage d'eau automatique/manuel ; décharge automatique de pression
Accessoires : plaque intérieure en acier inoxydable à deux couches
Capacités (L) : 17 ; 43 ; 87 ; 155 ; 250
Alimentation : AC220V monophasé (1∮) 3 fils, 50/60Hz ; AC380V triphasé (3∮) 5 fils, 50/60Hz

Performances

• Plage de température : (RT+10ºC) ~ 135ºC, réglage libre (température vapeur saturée)
• Plage d'humidité : 100% HR (humidité vapeur saturée par défaut)
• Plage de pression : 0,5 Kg/cm2 ~ 3,0 Kg/cm2 pression absolue (3,0 Kg/cm2 = 1 atm + 2 Kg/cm2)
• Plage temporelle : 0 ~ 999 H/M/S ; optionnel ; configurable
• Uniformité de température : ±2,0ºC (à 100ºC)
• Temps de montée en température : (RT+10ºC) ~ 120ºC ≈ 45 minutes
• Temps de montée en pression : ambiant / 0,0 Kg/cm2 ~ 1,00 Kg/cm2 ≈ 45 minutes

Caractéristiques techniques

• Type de produit : Chambre d'essai d'âge accéléré haute pression (HAST)
• Dimensions intérieures disponibles (Φ×D mm) : 300×250 ; 350×450 ; 450×550 ; 550×650 ; 650×750
• Dimensions extérieures disponibles (mm) : 850×1300×900 ; 900×1350×900 ; 1000×1480×1000 ; 1150×1650×1200 ; 1300×1800×1350
• Plage température vapeur : 100ºC–135ºC (143ºC optionnel)
• Humidité vapeur : réglable 70–100% HR
• Pression vapeur absolue : 101,3 kPa +0,0 Kg/cm2 à 2,0 Kg/cm2 (3,0 Kg/cm2 spécial)
• Système : circulation forcée de vapeur
• Sécurité : protection manque d'eau, protection surpression, remplissage auto/manu, décharge automatique
• Matériau intérieur/accessoire : plaque inox deux couches
• Capacités (L) : 17, 43, 87, 155, 250
• Options d'alimentation : AC220V monophasé ou AC380V triphasé, 50/60Hz
• Uniformité de température : ±2,0ºC (à 100ºC)
• Temps approximatif de chauffe jusqu'à 120ºC : ~45 minutes
