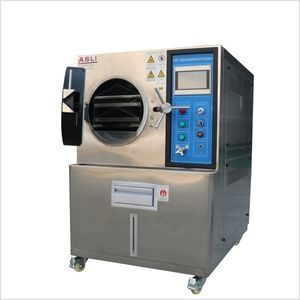

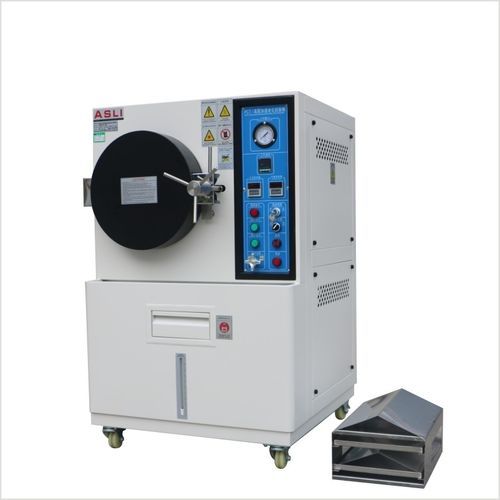

Chambre d'essai thermostatique HAST series

climatiquede pressiond'humidité

Présentation
Chambre HAST/PCT pour essais accélérés d'altération par vapeur et pression. Conçue pour l'évaluation rapide de la fiabilité et des propriétés d'étanchéité et de résistance à la pression des circuits imprimés multicouches, des boîtiers CI, des écrans LCD/LED, des semiconducteurs, des matériaux magnétiques (NdFeB), des terres rares et du fer magnétique.

Système de contrôle

• Contrôleur de température vapeur saturée par micro-ordinateur avec affichage LED, contrôleur de temps digital LED et manomètre analogique à aiguille.
• Conforme aux normes d'essais d'endurance accélérée en haute pression : CNS, ISO, JIS, ASTM, DIN, BS, IEC, NACE, UL, MIL.
• Architecture de contrôle : micro-ordinateur + PID + SSR avec calcul automatique de la température du vapeur saturée.
• Précision de régulation de température : ±0,5°C ; résolution : 0,1°C.
• Précision de contrôle de la pression : ±0,2 Kg/cm².

Performances

• Plage de température (vapeur saturée) : (RT + 10°C) jusqu'à 135°C (143°C en option).
• Humidité : jusqu'à 100% HR (vapeur saturée par défaut).
• Plage de pression (absolue) : ≈0,5 Kg/cm² à 3,0 Kg/cm² (3,0 Kg/cm² en option spéciale).
• Plage de temps : 0 ~ 999 H/M/S, configurable.
• Uniformité de température : ±2,0°C (à 100°C).
• Montée en température typique : (RT + 10°C) à 120°C ≈45 minutes.
• Temps de pressurisation typique : ambiant à ≈1,00 Kg/cm² ≈45 minutes.

Paramètres techniques HAST
Modèles : HAST-25 | HAST-35 | HAST-45 | HAST-55 | HAST-65
Dimension interne Φ×D (mm) : 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Dimension externe (mm) : 850×1300×900 | 900×1350×900 | 1000×1480×1000 | 1150×1650×1200 | 1300×1800×1350
Plage de température vapeur : 100°C ~ 135°C (143°C optionnel)
Humidité vapeur : 70% ~ 100% HR (ajustable)
Pression vapeur (absolue) : 101,3 kPa +0,0 Kg/cm² ~ 2,0 Kg/cm² (3,0 Kg/cm² option spéciale)
Indication de pression : le manomètre affiche la pression relative ; pression absolue = valeur manomètre + 100 kPa (valeur interne réelle).
Recyclage : circulation forcée de vapeur
Dispositifs de sécurité : protection manque d'eau ; protection contre la surpression ; remplissage d'eau auto/manu ; purge automatique de pression
Accessoires : doublure intérieure en acier inoxydable en deux couches
Capacité (L) : 17 | 43 | 87 | 155 | 250
Alimentation : CA 220V (±10%), monophasé ; CA 380V (±10%), triphasé (pour configurations plus grandes)


Paramètres techniques PCT
Modèles : PCT-25 | PCT-35 | PCT-45 | PCT-55 | PCT-65
Dimension interne Φ×D (mm) : 300×250 | 350×450 | 450×550 | 550×650 | 650×750
Dimension externe (mm) : 750×1200×800 | 800×1250×800 | 900×1380×900 | 1050×1550×1100 | 1200×1700×1250
Température de vapeur saturée en service : 100°C ~ 135°C ; exemples : 120°C @ 100 kPa / 133°C @ 200 kPa (143°C sur demande spéciale)
Humidité vapeur : 100% HR (vapeur saturée)
Pression vapeur (absolue) : 101,3 kPa +0,0 Kg/cm² ~ 2,0 Kg/cm² (3,0 Kg/cm² option spéciale)
Indication de pression : le manomètre affiche la pression relative ; pression absolue = valeur manomètre + 100 kPa (valeur interne réelle).
Recyclage : circulation de vapeur par convection naturelle (modèles PCT)
Dispositifs de sécurité : protection manque d'eau ; protection contre la surpression ; remplissage d'eau auto/manu ; purge automatique de pression
Accessoires : doublure intérieure en acier inoxydable en deux couches
Capacité (L) : 17 | 43 | 87 | 155 | 250
Alimentation : CA 220V (±10%), monophasé


Caractéristiques techniques / spécifications

• Famille de produits : chambres HAST (circulation forcée) et PCT (convection naturelle) pour essais d'endurance accélérée par vapeur et pression.
• Applications principales : essais d'étanchéité des CI multicouches, boîtiers IC, écrans LCD/LED, semiconducteurs, matériaux magnétiques (NdFeB), terres rares et fer magnétique.
• Contrôle : micro-ordinateur + PID + SSR ; affichages LED pour température et temps ; manomètre analogique pour la pression.
• Performances clés : précision de température ±0,5°C ; résolution 0,1°C ; uniformité ±2,0°C (à 100°C).
• Plages : température vapeur jusqu'à 135°C (143°C optionnel) ; humidité jusqu'à 100% HR ; pression absolue ≈0,5 ~ 3,0 Kg/cm² (3,0 option spéciale).
• Capacités : 17, 43, 87, 155, 250 L.
• Construction : doublure intérieure en acier inoxydable en deux couches.
• Sécurité : alarme/protection manque d'eau ; protection contre la surpression ; remplissage d'eau automatique/manual ; purge automatique de pression.
• Alimentation : CA 220V (±10%) monophasé ; CA 380V (±10%) triphasé disponible pour unités plus grandes.
