Chambre d'essai thermostatique TH series

climatiqued'humiditéde température

Vue d'ensemble

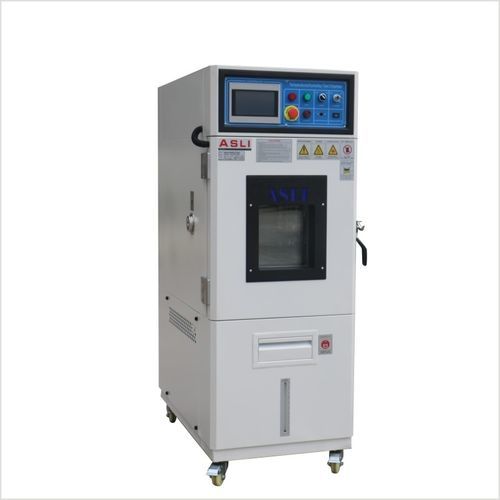

Cette chambre d'essai verticale sur socle de petit format assure un contrôle précis de la température et de l'humidité pour les essais de PCB et de semi‑conducteurs. Adaptée à l'évaluation de la fiabilité et de la stabilité sur petits échantillons, y compris les essais longue durée 85°C / 85% HR. L'appareil intègre les unités de contrôle et d'affichage de température et d'humidité, des systèmes de protection, une interface utilisateur conviviale et un encombrement réduit pour usage en laboratoire.

Détails du produit

• Unité de contrôle et d'affichage de la température
• Unité de contrôle et d'affichage de l'humidité
• Capable d'essais longue durée 85°C / 85% HR
• Système complet de protection de sécurité
• Commande simple avec interface utilisateur conviviale

Caractéristiques clés

• Finition surface traitée (mist-strip) et corps de forme circulaire
• Hublot rectangulaire à double vitrage avec éclairage intérieur pour observation des échantillons
• Portes étanches à double isolation pour maintenir efficacement la température interne
• Système d'alimentation en eau connectable en externe pour remplissage du réservoir d'humidification et recyclage automatique
• Compresseur de marque (ex. Tecumseh) avec réfrigérants R23 / R404A
• Unité de contrôle LCD affichant simultanément consigne et valeur réelle
• Unité de contrôle prenant en charge l'édition de programmes multi-segments et le contrôle en rampa ou rapide de la température et de l'humidité

Spécifications techniques (tableau)
Modèle : TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000
Dimension interne LxHxP (mm) : 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
Dimension externe LxHxP (mm) : 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
Plage de température : Tmin (options basse température) A: 25°C, B: 0°C, C: -20°C, D: -40°C, E: -60°C, F: -70°C ; Tmax (options haute température): 150°C, 180°C, 200°C
Plage d'humidité : Options : 20%~98% H.R. / 10%~98% H.R. / 5%~98% H.R.
Précision analytique / Uniformité de distribution temp. & humidité : 0,1°C; 0,1% H.R. / ±2,0°C; ±3,0% H.R.
Précision de contrôle temp. & humidité : ±0,5°C; ±2,5% H.R.
Vitesse de montée en température : env. 0,1~3,0°C/min
Vitesse de descente en température : env. 0,1~1,5°C/min (option spéciale : min. 1,5°C/min)
Matériaux : Intérieur : acier inoxydable SUS 304# ; Extérieur : acier inoxydable ou tôle laminée à froid peint ; Isolation : mousse haute densité résistant à la chaleur (type formiate‑chlore / acétate d'éthyle)
Système de refroidissement : Refroidissement par air ou par eau ; compresseur mono-segment pour -40°C ; compresseur bi-segment pour -70°C
Dispositifs de protection : Interrupteur sans fusible, protection surcharge compresseur, protection réfrigérant haut/bas voltage, protection sur-humidité et sur-température, fusibles, système d'alerte de panne, alerte manque d'eau
Accessoires optionnels : Porte intérieure avec orifice d'opération, Enregistreur, Purificateur d'eau, Déshumidificateur
Compresseur : Tecumseh (France) ou Bitzer (Allemagne)
Alimentation : AC 220V 1ph 3 lignes, 50/60 Hz | AC 380V 3ph 5 lignes, 50/60 Hz
Poids approximatif (Kg) : 150 | 180 | 250 | 320 | 400 | 450

Modèle TH-64 — Spécifications rapides

• Interne : 400×400×400 mm
• Externe : L650×H1620×P1090 mm
• Humidité : 20%~98% H.R.
• Poids : 75 Kg
• Alimentation : AC 220V 1ph 3 lignes

Applications

• Recherche en laboratoire — conception compacte sur socle pour opérations confortables
• Électronique & semi‑conducteurs — essais de stabilité et d'humidité pour PCB, CI et connecteurs
• Automobile & VE — essais de fiabilité pour ECU, moteurs et électroniques sous cycles thermiques et humidité
• Aérospatial & défense — essais environnementaux pour avionique et capteurs
• Recherche en matériaux — vieillissement accéléré et stabilité environnementale pour polymères, composites, revêtements et métaux
• Emballage & transport — cycles humidité/température pour matériaux et contenants d'emballage
• Photovoltaïque & nouvelles énergies — essais de modules solaires et composants de stockage d'énergie
• Universités & laboratoires d'essai — conditions conformes aux normes pour recherche et certification

Normes d'essai applicables

• IEC 60068-2-1 — Froid
• IEC 60068-2-2 — Chaleur sèche
• IEC 60068-2-78 — Humidité, état stable
• IEC 60068-2-30 — Humidité, cyclique
• ISO 139 — Atmosphères standard pour conditionnement et essais
• ASTM D1776 — Conditionnement et essais des textiles
• MIL-STD-810 — Considérations d'ingénierie environnementale et essais en laboratoire
• GB/T 2423 — Essais environnementaux pour produits électriques et électroniques

Caractéristiques / spécifications techniques

• Modèle commercial : TH-80-D (série TH incluant TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000)
• Plage de température : options basses jusqu'à -70°C et hautes jusqu'à 200°C selon configuration
• Contrôle d'humidité : options jusqu'à 98% H.R.
• Précision de contrôle : ±0,5°C; ±2,5% H.R. ; précision analytique : 0,1°C; 0,1% H.R.
• Vitesses de rampe : montée 0,1~3,0°C/min ; descente 0,1~1,5°C/min (option min. 1,5°C/min)
• Matériaux : intérieur SUS 304# ; extérieur acier inoxydable ou tôle peinte ; isolation haute densité
• Refroidissement : air ou eau ; compresseurs mono/bisegment selon plages basses
• Protections : protections électriques, surcharge, protection réfrigérant, alertes sur-humidité/température et alarmes de panne
• Accessoires optionnels : porte intérieure avec orifice, enregistreur, purificateur d'eau, déshumidificateur
• Compresseurs : Tecumseh, Bitzer
• Alimentation : AC 220V (1ph) ou AC 380V (3ph) 50/60 Hz
• Poids approximatif : de 75 kg (TH-64) à 450 kg (TH-1000) selon modèle
