Chambre climatique TH series

thermostatiqued'humiditéde température

Aperçu
Chambre climatique de vieillissement conçue pour tester les modules PV (silicium cristallin, couches minces, concentrateurs) selon IEC61215/UL1703. Permet la vérification de la durabilité et de la fiabilité par essais de Thermal Cycle (TC), Humidity‑Freeze (HF) et Damp Heat (DH). Disponible en plusieurs dimensions internes et configurations de température/humidité pour répondre aux standards et aux besoins clients.

Principales capacités d'essai

• Essai de cycle thermique (TC)
• Essai humidité‑gel (HF)
• Essai chaleur humide (DH)

Normes de référence

• IEC61215 (y compris clauses TC/HF/DH)
• IEC61646
• UL1703
• IEC62108
• GB9535, GB18911 et autres normes nationales/industrielles

Système de surveillance du courant
Système intégré NETCOL5000-C fournissant alimentation continue CC stable, enregistrement multi‑canaux de courant et température, et contrôle de température pour la surveillance long terme de la continuité des circuits et de la dégradation pendant les essais TC/HF/DH. Utile pour évaluer la qualité de lamination, la stabilité des soudures et la résistance à la fatigue.

Galerie produit & exemples

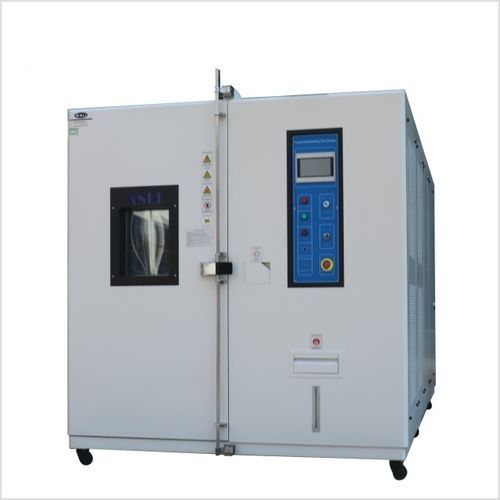

Images typiques : vue extérieure de la chambre, panneau de contrôle (écran tactile 7"), intérieur en acier inox SUS304, systèmes d'humidité/eau, composants de réfrigération, passages de câbles, étagères, roulettes et dispositifs de sécurité.

Applications par industrie

• Fabrication de modules PV — vérification de conception et qualification
• R&D cellules solaires — études de fiabilité et de dégradation
• Nouvelles énergies & stockage — essais de vieillissement environnemental des composants
• Laboratoires de test tiers — essais de conformité aux normes
• Aérospatial, automobile, électronique — dépistage de contraintes environnementales
• Universités & instituts de recherche — conditions d'essai contrôlées pour études

Avantages clés

• Capacités spécifiques PV supportant IEC61215/IEC61646/UL1703 pour TC, HF et DH
• Surveillance intégrée multi‑canaux courant/température (NETCOL5000-C)
• Contrôle PID et interface tactile 7" avec précision ±0,5℃ et ±2,5% R.H.
• Réfrigération économe à vanne d'expansion électronique et isolation haute densité
• Intérieur en SUS304 résistant à la corrosion et facile à nettoyer
• Systèmes de sécurité complets : surtempérature, surhumidité, surcharge compresseur, manque d'eau et alarmes

Caractéristiques techniques
Modèles : TH-80 | TH-150 | TH-225 | TH-408 | TH-800 | TH-1000
Dimensions internes LxHxP (mm) : 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
Dimensions externes LxHxP (mm) : 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
Plage de température : basses options A: 25℃, B: 0℃, C: -20℃, D: -40℃, E: -60℃, F: -70℃ ; hautes options : 150℃, 180℃, 200℃
Plage d'humidité : 20%~98% / 10%~98% / 5%~98% R.H. en option
Précision analytique / uniformité de distribution : 0,1℃ ; 0,1% R.H. / ±2,0℃ ; ±3,0% R.H.
Précision de contrôle : ±0,5℃ ; ±2,5% R.H.
Vitesse de variation : montée env. 0,1~3,0℃/min ; descente env. 0,1~1,5℃/min (options de descente plus rapides disponibles)
Matériaux : intérieur SUS304 inox ; extérieur inox ou tôle laminée peinte ; isolation mousse haute densité
Système de refroidissement : air ou eau ; compresseur mono‑segment pour -40℃ ; bi‑segment pour -70℃
Dispositifs de protection : coupe‑circuits, protection surcharge compresseur, protection réfrigérant haut/bas, surhumidité/surtempérature, alarmes de panne et manque d'eau
Accessoires optionnels : porte intérieure avec trou d'accès, enregistreur, purificateur d'eau, déshumidificateur
Marques de compresseur : Tecumseh, Bitzer (exemples)
Alimentation : AC 220V 1ph 3‑fils 50/60Hz ou AC 380V 3ph 5‑fils 50/60Hz
Poids approximatif (kg) : 150 | 180 | 250 | 320 | 400 | 450

Détails produit
Conçue pour reproduire les contraintes environnementales à la surface terrestre afin d'appuyer la vérification de conception et l'évaluation de la durée de vie des modules PV (durée de service visée ~20–30 ans). Les chambres sont configurables pour répondre aux protocoles d'essai et dimensions d'échantillons requis par les normes IEC/UL.

Normes de référence (détaillé)

• IEC61215 — Qualification de conception et homologation type des modules PV (inclut TC/HF/DH)
• IEC61646 — Qualification des modules PV à couches minces
• UL1703 — Modules et panneaux photovoltaïques plans
• IEC62108 — Modules PV concentrateurs
• GB9535, GB18911 et autres normes GB/GJB/IEC

Surveillance du courant & instrumentation
NETCOL5000-C : alimentation CC multi‑canaux et enregistrement, contrôle/enregistrement de température pour la surveillance long terme de la continuité et de la dégradation dans les essais liés à IEC61215 MQT11/MQT12.

Remarques
La conformité finale dépend de la configuration de la chambre, du montage d'essai et des versions en vigueur des normes. Configurations sur mesure (taille, ports d'accès, étagères, systèmes de contrôle) disponibles.
