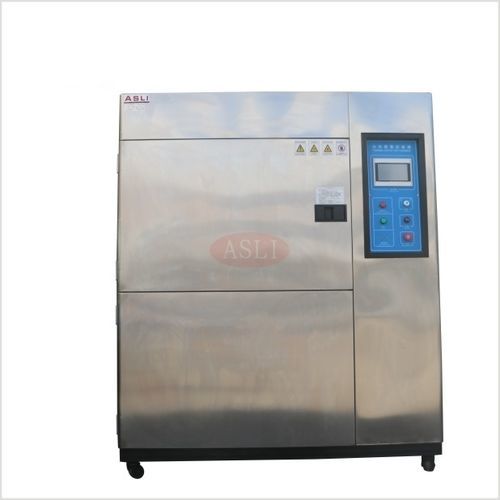

Chambre à choc thermique rapide TS series

basse températurepour variation rapide de températurepour températures élevées

Vue d'ensemble
Conçue pour répondre à la norme EN 60068-2-14, la chambre de choc thermique TS Series soumet les échantillons à des transitions rapides entre des températures très élevées et très basses afin de révéler des altérations chimiques ou des dommages physiques dus à la dilatation et contraction thermique. Convient pour les métaux, plastiques, caoutchouc, électroniques et matériaux composites. La conception en 3 zones permet de tester la structure des matériaux ou des composites en exposant les spécimens à des températures très élevées puis très basses en séquence rapide pour évaluer les effets d'expansion/contraction thermique.

Certifications clés & garantie

• Certifié CE
• Conforme EN 60068-2-14
• Garantie 12 mois
• Support distant à vie

TS Series — Comparatif de cinq modèles
Paramètre | TS-49 (A~C) | TS-80 (A~C) | TS-150 (A~C) | TS-252 (A~C) | TS-450 (A~C)
Dimensions internes L×H×P (mm) | 400 × 350 × 350 | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 | 800 × 750 × 750
Dimensions externes L×H×P (mm) | 1400 × 1800 × 1400 | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 | 1800 × 2200 × 1900
Plage de température de la zone d'essai | Type A : −40 °C ~ +150 °C (200 °C optionnel) | Type B : −55 °C ~ +150 °C (200 °C optionnel) | Type C : −65 °C ~ +150 °C (200 °C optionnel) | (A/B/C indiqués en en-tête) | (A/B/C indiqués en en-tête)
Plage haute température | +60 °C ~ +150 °C (200 °C optionnel) | colspan | colspan | colspan | colspan
Plage basse température | −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C) | colspan | colspan | colspan | colspan
Temps d'exposition — Haut / Bas | Haut (+60 °C ~ +150 °C) : 30 min | Bas (−10 °C ~ selon A/B/C) : 30 min | colspan | colspan | colspan
Temps de montée en température — Emplacement chauffage | RT → 200 °C / env. 45 min | colspan | colspan | colspan | colspan
Temps de refroidissement — Emplacement refroidissement | RT → −75 °C / env. 100 min | colspan | colspan | colspan | colspan
Temps de récupération / Temps de conversion | ≤ 5 min / ≤ 5 s | colspan | colspan | colspan | colspan
Précision / Uniformité de contrôle | ± 0,5 °C / ± 2 °C | colspan | colspan | colspan | colspan
Matériaux intérieur/extérieur | Cuve intérieure : acier inoxydable SUS 304. Cuve extérieure : acier inoxydable ou acier laminé à froid peint. | colspan | colspan | colspan | colspan
Matériau isolant | Mousse résistante aux hautes températures, haute densité (formiate / acétate d'éthyle) | colspan | colspan | colspan | colspan
Mécanique | P.I.D + S.S.R + Système de contrôle de température équilibré par micro-ordinateur | colspan | colspan | colspan | colspan
Système de refroidissement | Compresseur semi-hermétique double étage (refroidi par eau) / Compresseur hermétique double étage (refroidi par air) | colspan | colspan | colspan | colspan
Dispositifs de protection | Disjoncteur sans fusible ; interrupteur pression haute/basse compresseur ; interrupteur haute pression réfrigérateur ; alerte de panne ; alarme électronique | colspan | colspan | colspan | colspan
Accessoires | Fenêtre d'observation (sur commande) | colspan | colspan | colspan | colspan
Compresseur | Marques : Tecumseh (France) ; Bitzer (Allemagne) | colspan | colspan | colspan | colspan
Alimentation | AC 220 V monophasé 3 fils, 50/60 Hz | AC 380 V triphasé 5 fils, 50/60 Hz | colspan | colspan | colspan
Poids (env.) | 450 kg | 600 kg | 750 kg | 950 kg | 1200 kg

Configurations

• Bicameral — Transfert par panier (Empilement vertical) : le panier d'échantillons se déplace verticalement entre une chambre chaude et une chambre froide. Temps de transfert rapide, récupération courte par cycle, haut débit de cycles ; idéal pour les cycles à haute fréquence et les tests par lots. Caractéristiques :
  • Transition rapide entre zones chaude et froide
  • Temps de récupération court par cycle
  • Haut débit de cycles pour le criblage en production
  • Convient aux petits DUTs et aux tests en lot
• Monocameral — Échantillon statique (Commutation du flux d'air) : flux d'air chaud/froid commuté rapidement dans une seule chambre tandis que l'échantillon reste statique. Aucun mouvement mécanique sur le DUT ; préférable pour des échantillons délicats ou câblés. Caractéristiques :
  • L'échantillon reste statique pendant l'essai
  • Aucune contrainte mécanique sur le DUT
  • Adapté aux échantillons délicats ou câblés
  • Communication RS-232 / RS-485 pour enregistrement des données

Caractéristiques

• Vitesse : ≤ 5 s de récupération, ≤ 5 min de conversion (conforme aux profils rapides IEC/EN)
• Couverture : trois paliers de température jusqu'à −65 °C ; option haute température jusqu'à +200 °C
• Cyclage : jusqu'à 999 cycles, 999 heures par étape
• Contrôle : interface écran tactile ; RS-232 / RS-485 pour journalisation et automatisation
• Cyclage programmable et modes choc automatique/manual
• Option refroidissement binaire (refroidi par eau) pour refroidissement rapide
• Fonction retour à température normale pour retrait sécurisé des échantillons
• Dimensions intérieures personnalisées disponibles

Normes

• EN 60068-2-14 (Changement de température)
• IEC 60068-2-14 (Changement de température)
• GB/T 2423.22 (Changement de température)
• MIL-STD-810G / MIL-STD-810F (Essai environnemental)
• ISO 16750-4 (Véhicules routiers — Charges climatiques)
• JESD22-A104 / JESD22-A106 (Cyclage thermique / choc thermique)

Livrables & service

• Manuel d'installation et d'utilisation (documentation d'installation avec schémas de câblage et checklist de démarrage)
• Liste de colisage export & documents d'expédition
• Garantie 12 mois couvrant la chambre, le système frigorifique et le contrôleur
• Délai standard : ~20 jours ouvrables ; constructions personnalisées : 30–40 jours ouvrables
• Support technique distant à vie inclus

Sécurité & protection

• Disjoncteur sans fusible
• Interrupteur pression haute/basse du compresseur
• Interrupteur haute pression du réfrigérateur
• Système d'alerte de panne et alarme électronique
• Protection contre les surtempératures
• Protection en cas de manque d'eau
• Protection contre la surcharge moteur

Applications

• Métaux & alliages
• Plastiques & caoutchouc
• Électronique & PCB
• Composants automobiles
• Matériaux aéronautiques
• Matériaux composites
• Laboratoires de recherche & universités
• Organismes d'essai & de certification

Caractéristiques techniques / spécifications

• Dénomination commerciale : TS Series
• Options de modèle : TS-49, TS-80, TS-150, TS-252, TS-450
• Plage de dimensions internes : de 400×350×350 mm à 800×750×750 mm
• Paliers de température : Type A −40 °C, Type B −55 °C, Type C −65 °C ; haute température standard +150 °C, +200 °C en option
• Temps de chauffage RT → 200 °C : env. 45 min
• Temps de refroidissement RT → −75 °C : env. 100 min
• Temps d'exposition (haut/bas) : 30 min chacun (typique)
• Temps de récupération ≤ 5 min ; temps de conversion ≤ 5 s
• Précision / uniformité de contrôle : ±0,5 °C / ±2 °C
• Matériau intérieur : acier inoxydable SUS 304 ; extérieur : acier inoxydable ou acier laminé peint
• Isolation : mousse haute densité résistante aux hautes températures (formiate / acétate d'éthyle)
• Contrôle de température : P.I.D + S.S.R + système micro-ordinateur équilibré
• Refroidissement : compresseur semi-hermétique double étage (eau) ou compresseur hermétique double étage (air)
• Marques de compresseur référencées : Tecumseh (France), Bizer/Bitzer (Allemagne)
• Alimentation : AC 220 V monophasé ou AC 380 V triphasé (50/60 Hz)
• Cycles/heures programmables max. : jusqu'à 999 cycles et jusqu'à 999 heures par étape
• Interfaces : contrôleur écran tactile ; RS-232 / RS-485 pour enregistrement des données
• Poids approximatif : ~450 kg à ~1200 kg selon le modèle
