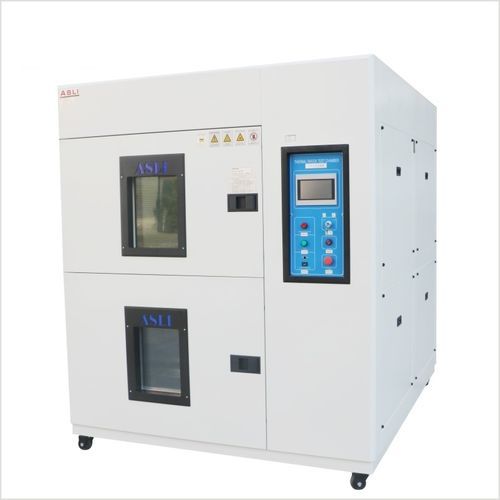

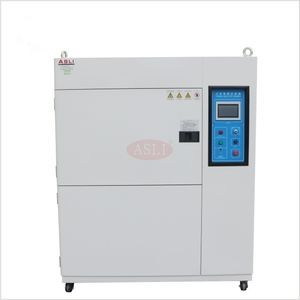

Chambre à choc thermique pour variation rapide de température TS series

basse températurepour températures élevéesrapide

Description
Chambre d'essai de choc thermique bi-zone conçue pour le vieillissement accéléré et le cyclage rapide de températures entre zones extrêmes chaudes et froides. Destinée à évaluer la durabilité des matériaux, la fiabilité électrique et l'intégrité d'assemblage pour l'électronique, l'automobile, l'aéronautique et les matériaux avancés.

Aperçu
TS Series — Équipement d'essai de résistance au choc thermique. Marquage CE et conception conforme aux méthodes EN 60068-2-14 et équivalentes. Garantie standard de 12 mois et assistance technique à distance à vie. Adaptée aux laboratoires, R&D, organismes de certification et environnements de production.

Configurations

• Double chambre — Transfert panier (empilement vertical) : Le panier d'échantillons se déplace verticalement entre une chambre chaude et une chambre froide pour des temps de transfert rapides et un débit de cycles élevé. Idéale pour les essais en lots de pièces de petite à moyenne taille nécessitant un transfert mécanique répétable.
• Chambre unique — Échantillon statique (commutation d'air) : Chambre unique avec commutation d'air chaud/froid à grande vitesse ; l'échantillon reste statique, réduisant les contraintes mécaniques — recommandée pour les ensembles délicats ou câblés. Prise en charge RS-232 / RS-485 pour journalisation et automatisation.

Caractéristiques

• Récupération et conversion rapides : récupération ≤ 5 min, conversion ≤ 5 s.
• Trois degrés de température basse (Type A/B/C). Température haute standard jusqu'à +150 °C ; option +200 °C disponible.
• Cyclage programmable jusqu'à 999 cycles et 999 heures par étape (certains contrôles supportent jusqu'à 9999 cycles).
• Contrôleur tactile intuitif avec éditeur graphique ; modes choc automatique et manuel.
• Options de refroidissement : compresseurs eau-refroidie ou air-refroidie pour performances de refroidissement accrues.
• Communications standard : RS-232 / RS-485 pour intégration et enregistrement des données.

Normes

• EN 60068-2-14 (Variation de température)
• IEC 60068-2-14 (Variation de température)
• GB/T 2423.22 (Variation de température)
• MIL-STD-810G / MIL-STD-810F (Essai environnemental)
• ISO 16750-4 (Charges climatiques — Véhicules)
• JESD22-A104 (Cyclage de température) et JESD22-A106 (Choc thermique)

Comparaison modèles — Spécifications clés
Modèles : TS-49, TS-80, TS-150, TS-252, TS-450
Dimensions intérieures (L×H×P mm) : 400×350×350 / 500×400×400 / 600×500×500 / 700×600×600 / 800×750×750
Dimensions extérieures (L×H×P mm) : 1400×1800×1400 / 1550×1950×1550 / 1600×2000×1700 / 1700×2100×1750 / 1800×2200×1900
Zone de test température : Type A −40 °C ~ +150 °C (200 °C optionnel) ; Type B −55 °C ~ +150 °C (200 °C optionnel) ; Type C −65 °C ~ +150 °C (200 °C optionnel)
Plage haute température : +60 °C ~ +150 °C (+200 °C optionnel)
Plage basse température : −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Temps d'exposition (haut / bas) : 30 min / 30 min
Temps de chauffage (RT ~ 200 °C) : ≈ 45 min
Temps de refroidissement (RT ~ −75 °C) : ≈ 100 min
Temps de récupération / conversion : ≤ 5 min / ≤ 5 s
Précision / uniformité : ±0,5 °C / ±2 °C

Applications
Essais de choc thermique pour métaux et alliages, plastiques et caoutchoucs, circuits imprimés et composants électroniques, modules automobiles, matériaux aéronautiques, composites, laboratoires de recherche et organismes de certification.

Livrables et service
Livrables standards : manuel d'installation et d'utilisation, liste de colisage export et documents d'expédition, garantie 12 mois couvrant chambre, système frigorifique et contrôleur. Délai standard ~20 jours ouvrés (30–40 jours ouvrés pour versions personnalisées). Assistance technique à distance à vie. Mise en service sur site et contrats de service étendus disponibles en option.

Caractéristiques techniques

• Famille / Série : TS Series (Équipement de test de résistance au choc thermique)
• Modèles : TS-49, TS-80, TS-150, TS-252, TS-450
• Matériau interne : acier inoxydable SUS 304
• Matériau externe : acier inoxydable ou acier laminé à froid peint
• Isolation : mousse haute densité résistante aux hautes températures
• Système de contrôle : P.I.D + S.S.R + contrôle micro-ordinateur équilibré ; interface tactile
• Refroidissement : compresseur semi-hermétique double étage (eau) ou compresseur hermétique double étage (air)
• Marques de compresseur : Tecumseh (France) ; Bizer (Allemagne)
• Alimentations : AC 220 V monophasé ou AC 380 V triphasé, 50/60 Hz
• Protections : disjoncteur non fusible, interrupteurs haute/basse pression compresseur, protection haute pression, alerte de panne, alarme électronique, protection contre surchauffe et surcharge moteur
• Accessoires / options : hublot (sur demande), dimensions personnalisées, options de grades de température, option +200 °C
• Poids approximatif : TS-49 450 kg ; TS-80 600 kg ; TS-150 750 kg ; TS-252 950 kg ; TS-450 1200 kg
