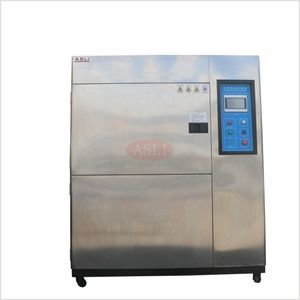

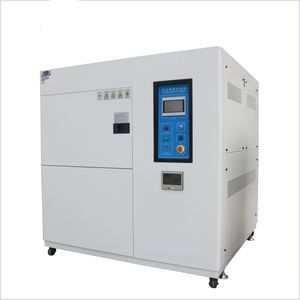

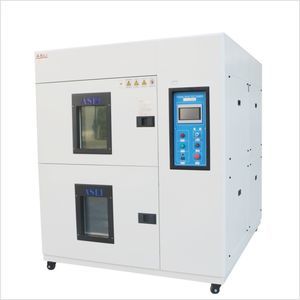

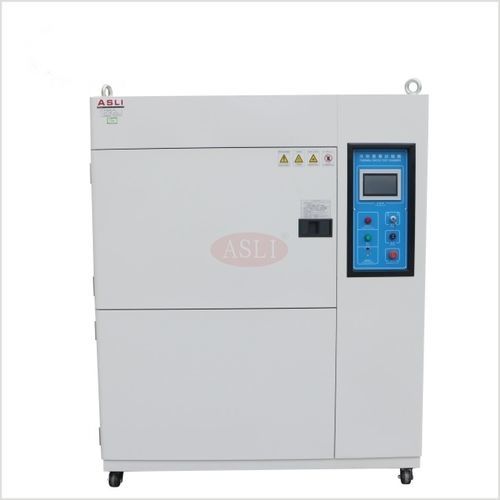

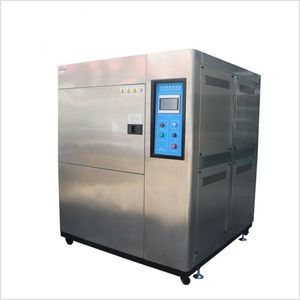

Chambre à choc thermique pour températures élevées TS series

basse températurerapidepour variation rapide de température

Présentation
La série TS JEDEC22-A104 combine fonctions de cycles thermiques, changement rapide de température et choc thermique sur une même plateforme pour les essais de fiabilité des semi‑conducteurs, circuits intégrés, cartes PCB et ensembles électroniques. Le système peut intégrer le contrôle d'humidité lors de profils à haute température ou de variation linéaire et propose des configurations modulaires adaptées à la production ou au laboratoire.

Principales fonctions

• Cycles thermiques, changement rapide de température et tests de choc thermique intégrés
• Contrôle d'humidité optionnel pendant les essais haute température ou à variation linéaire
• Trois degrés de basse température (Type A/B/C) et option haute température jusqu'à +200 °C
• Interface tactile et communication RS-232 / RS-485 pour enregistrement des données et automatisation

Configurations

• Bicameral — Transfert par panier (empilement vertical) : panier d'échantillons se déplaçant entre chambres chaude et froide pour transfert rapide et haut débit ; adapté au criblage de production
• Monocameral — Échantillon statique (commutation d'air) : commutation rapide du flux chaud/froid avec échantillon immobile ; adapté aux échantillons délicats ou câblés pour éviter les contraintes mécaniques

Fonctionnalités

• Vitesse : récupération ≤ 5 min, conversion ≤ 5 s pour répondre aux profils IEC/EN
• Couverture : degrés jusqu'à −65 °C ; option haute température +200 °C
• Cyclage : programmable jusqu'à 999 cycles et jusqu'à 999 heures par étape
• Contrôle : interface graphique tactile ; RS-232 / RS-485 pour journalisation et automatisation
• Refroidissement : système binaire / compresseurs double étage, option eau ou air
• Modes : chocs automatique et manuel

Conformité aux normes

• EN 60068-2-14 / IEC 60068-2-14 (changement de température)
• GB/T 2423.22
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-4
• JESD22-A104 (cycles de température) et JESD22-A106 (choc thermique)

Livrables et services

• Manuel d'installation et d'exploitation avec schémas de câblage et liste de vérification
• Liste d'emballage export et documents d'expédition standards
• Garantie 12 mois couvrant la chambre, le système frigorifique et le contrôleur ; support technique distant à vie
• Délais : ~20 jours ouvrables standard ; 30–40 jours ouvrables pour constructions personnalisées

Comparatif — Série TS

• TS-49 (int. 400×350×350 mm) — env. 450 kg
• TS-80 (int. 500×400×400 mm) — env. 600 kg
• TS-150 (int. 600×500×500 mm) — env. 750 kg
• TS-252 (int. 700×600×600 mm) — env. 950 kg
• TS-450 (int. 800×750×750 mm) — env. 1200 kg

Applications

• Essais de fiabilité des dispositifs semi‑conducteurs et CI
• Validation de cartes PCB et ensembles électroniques
• Qualification des composants électroniques automobiles
• Essais matériaux et composants aéronautiques
• Essais de matériaux : métaux, plastiques, caoutchouc et composites
• Laboratoires de recherche et organismes de certification

Caractéristiques techniques

• Degrés de température : Type A −40 °C ; Type B −55 °C ; Type C −65 °C ; haute température +150 °C standard, +200 °C option
• Temps de récupération : ≤ 5 minutes ; temps de conversion : ≤ 5 secondes
• Précision / uniformité : ±0,5 °C / ±2 °C
• Matériaux : intérieur SUS 304 ; extérieur acier inoxydable ou tôle laminée peinte
• Isolation : mousse haute densité résistante aux hautes températures
• Système de contrôle : PID + SSR + contrôle par micro‑ordinateur ; écran tactile ; RS-232/RS-485
• Refroidissement : compresseurs double étage semi‑hermétiques ou hermétiques (eau/air)
• Sécurité : disjoncteur, contacts haute/basse pression, alarme de défaut, protection surchauffe et manque d'eau
• Alimentation : CA 220 V monophasé ou CA 380 V triphasé
• Garantie : 12 mois ; support technique distant à vie
