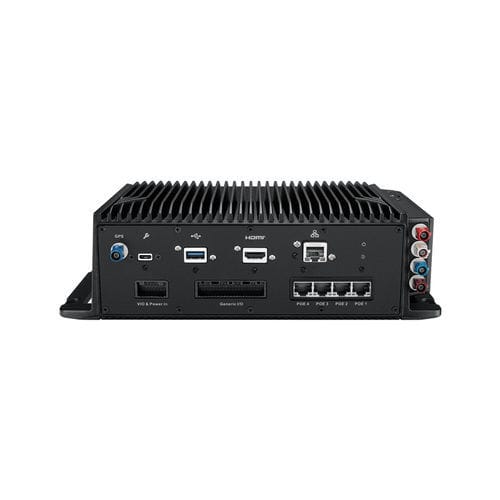

Ordinateur edge TREK-50N-G0PLXF-10

Edge AIembarquéembarqué

Aperçu du produit
Ordinateur Edge AI NVIDIA® Jetson Orin™ NX pour véhicules et environnements difficiles

• Alimentation certifiée 12V/24V pour voiture (E-Mark, ISO-7637-2)
• Entrée de port PoE 4ch ou port GMSL2 4ch
• Plateforme robuste avec IP67, 5M3 (choc 100g/6ms, vibration 3 Grms), et fonctionnement sans ventilateur de -20 à 70°C sans flux d'air
• Conception modulaire prenant en charge l'Ethernet automobile, les technologies de communication RF
• Connexion par câble unique avec les écrans TREK

Spécifications
Processeur (Via Orin NX)
CPU : NVIDIA® Jetson Orin™ NX 8GB : 6-core Arm® Cortex®-A78AE
GPU : GPU NVIDIA Ampere architecture à 1 024 cœurs avec 32 cœurs Tensor
Mémoire : NVIDIA® Jetson Orin™ NX 8GB : 8GB 128-bit LPDDR5 102.4GB/s

I/O
VIO2.0 (via câble VIO) : 1 x allumage et entrée d'alimentation, 1 x J1708 (prend en charge J1587), 2 x CANFD ; conforme aux spécifications CANbus, J1939, OBD-II/ISO-15765
I/O générique 2.0 (via câble I/O générique) : 2 x RS-232/RS-485 à 4 fils (RS232 + 485 par défaut), 6 x DI isolés (sec/humide), 4 x DO isolés, 1 x sortie ligne, 1 x entrée micro
I/O standard : 1 x USB Type-C pour récupération système, 1 x USB3.0 typeA, 1 x RJ45 Giga LAN

I/O (Via Orin NX)
PoE : 4 x RJ-45 pour 10/100 Base-T(X) PoE, conforme 802.3af/at. La puissance de sortie partagée par toutes les caméras/appareils est limitée à 30W

Outils de développement (Via Orin NX)
SDK : JetPack 6.1

Système d'exploitation (Via Orin NX)
Linux : Ubuntu 22.04/ JetPack 6.1

RF (WLAN/WWAN via extension RF)
WLAN/Bluetooth : 1 x mini PCIe pleine taille (PCIe/USB 2.0) pour module combo SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0 ; module Wi-Fi haute puissance en option, 1 x M.2 2230 (A+E Key) pour module combo 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0
WWAN : 1 x mini PCIe pleine taille (USB 2.0) pour module 4G (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 x prise de carte SIM mini accessible de l'extérieur avec couvercle, 1 x SIM intégrée (disponible sur demande), 1 x M.2 3042/3052 (B key, USB 3.0) pour module 4G/5G
GPS : u-blox NEO-M9L intégré (ADR), gestion GPS (via MRM SDK)
Antenne : 5 x connecteurs FAKRA pour 1 x GPS (code C), 2 x Wi-Fi + Bluetooth (code I/Z), 2 x WWAN/LTE (code D/L) avec prise en charge MIMO Wi-Fi/WWAN

Alimentation
Tension d'entrée : Alimentation véhicule 12/24 V (conforme ISO 7637-2 et SAE J1113)
Gestion intelligente de l'alimentation du véhicule (iVPM 2.0) : Gestion de l'alimentation système marche/arrêt/hibernation (allumage programmable marche/arrêt/délai), gestion totale/marche/arrêt de l'alimentation PoE (via MRM SDK), Prend en charge les événements de réveil : réveil sur alarme (RTC), réveil sur appel/SMS, et réveil sur capteur G, Protection de l'alimentation système (protection contre la basse tension de la batterie du véhicule), Surveillance et diagnostics du système

Environnemental
Choc / Vibration : MIL-STD-810H, EN60721-3-5 (5M3 : Choc 100G 6ms, Vibration aléatoire 3Grms)
CEM : CE, FCC, RCM
Réglementation véhicule : E-Mark (E13), SAE J1455, ISO 7637-2, SAE J1113
Réglementation RF : CE (RED), FCC ID, IC ID
Température de fonctionnement : -20 ~ 70 °C (Orin NX 8G/16G 10W), sans flux d'air ; -20 ~ 60 °C (Orin NX 8G/16G MAXN), sans flux d'air
Température de stockage : -40 ~ 85°C

Environnement
Sécurité : UL, CB

Caractéristiques techniques / Spécifications

• Modèle : TREK-50N-G0PLXF-10
• Processeur : NVIDIA® Jetson Orin™ NX 8GB, 6-core Arm® Cortex®-A78AE
• GPU : GPU NVIDIA Ampere architecture à 1 024 cœurs avec 32 cœurs Tensor
• Mémoire : 8GB 128-bit LPDDR5 102.4GB/s
• Alimentation : Alimentation véhicule 12/24 V (conforme ISO 7637-2 et SAE J1113)
• Système d'exploitation : Ubuntu 22.04/ JetPack 6.1
• Température de fonctionnement : -20 ~ 70 °C (Orin NX 8G/16G 10W), -20 ~ 60 °C (Orin NX 8G/16G MAXN)
• Température de stockage : -40 ~ 85°C
• Certifications : E-Mark (E13), CE, FCC, RCM, UL, CB
• Choc/Vibration : MIL-STD-810H, EN60721-3-5 (5M3 : Choc 100G 6ms, Vibration aléatoire 3Grms)
• RF : 5 x connecteurs FAKRA, prise en charge MIMO Wi-Fi/WWAN
• PoE : 4 x RJ-45 pour 10/100 Base-T(X) PoE, conforme 802.3af/at, 30W partagé
• CAN : 2 x CANFD ; conforme aux spécifications CANbus, J1939, OBD-II/ISO-15765
• USB : 1 x USB Type-C pour récupération système, 1 x USB3.0 typeA
• LAN : 1 x RJ45 Giga LAN
• Série : 2 x RS-232/RS-485 à 4 fils
• I/O numérique : 6 x DI isolés, 4 x DO isolés
• Audio : 1 x sortie ligne, 1 x entrée micro
• GPS : u-blox NEO-M9L intégré (ADR)
