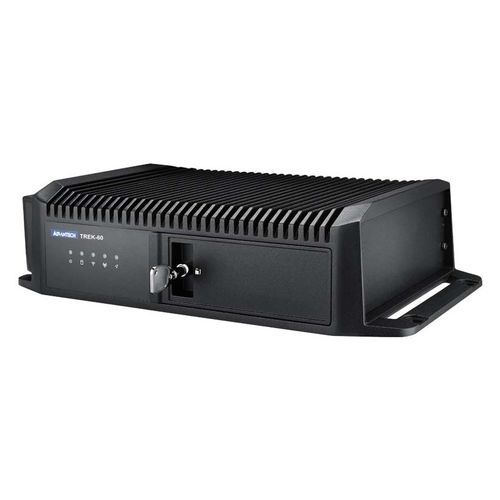

Vue d'ensemble du produit
Plateforme d'intelligence artificielle embarquée robuste avec 8 canaux PoE pour les véhicules et les environnements difficiles
- 8ch PoE support for commercial vehicles and heavy duty machinery
- In-vehicle specialized design : 12V/24V certified car power (E-Mark, ISO-7637-2), dual CANbus
- Rugged platform with IP65, 5M3 shock and vibration tolerance, -30 ~ 70 °C wide temperature w/o airflow
- Modular design supports the latest RF communication technologies
- ONE cable connection with TREK displays
- Multiple AI accelerator options : Intel® OpenVINO™, Google Coral, Hailo pour le calcul de l'IA en périphérie
Spécifications
Noyau
Processeur
Intel® Core™ i5-7300U dual-core, 3,5 GHz
Intel® Core™ i7-7600U double cœur, 3,9 GHz
Intel® Atom™ X5-E3940 quadricœur, 1,8 GHz
Mémoire
2 x SODIMM, jusqu'à 32 Go de mémoire DDR4 2133 non-ECC (avec prise en charge du double canal)
1 x SODIMM, jusqu'à 8 Go de mémoire DDR3L 1866 non-ECC
Graphique
Moteur graphique 2D/3D intégré
Système d'exploitation
Windows 10 IoT Enterprise 2019 LTSC (64 bits), Linux (disponible sur demande)
Stockage
mSATA : 1 x mSATA interne, jusqu'à 128 Go (prend en charge le stockage de qualité industrielle UMLC/MLC/TLC et le démarrage du système)
SSD : 1 x plateau SSD 2,5" accessible de l'extérieur avec protection par serrure à clé, jusqu'à 7,6 TB TLC industrial-grade SSD
Carte micro SD (sur demande) : 1 x lecteur de carte micro SD accessible de l'extérieur avec protection par serrure à clé (prend en charge le démarrage du système)
Écran
Smart Display Port 2.0* : sortie d'alimentation 12V/2A pour les écrans TREK, 1 x vidéo haute résolution, 1 x signal audio, 1 x USB 2.0, 1 x bouton d'alimentation et 1 x bouton de réinitialisation (via l'écran intelligent) (les paramètres SDP sont configurables via le SDK MRM)
HDMI : 1 x HDMI 1.3
Capteurs
1 x capteur g et gyroscope
E/S
VIO2.0 (via le câble VIO) : 1 x allumage et entrée d'alimentation, 1 x J1708 (supporte J1587), 2 x bus CAN ; conforme aux spécifications J1939, OBD-II/ISO-15765 ; supporte les identifiants 11 bits (CAN 2.0A) et 29 bits (CAN 2.0B) ; connexion CAN à haut débit (conforme à ISO 11898-2), jusqu'à 1 Mbit/s ; configurable via le SDK MRM
E/S générique 2.0 (via un câble d'E/S générique) : 2 x RS-232 4 fils (par défaut)/RS-485, 2 x RS-232 2 fils, 6 x DI isolés (secs/humides), 4 x DO isolés, 2 x line-out, 2 x mic-in
E/S standard : 1 x USB 3.0 Type A (accessible par l'avant avec protection par verrouillage), 2 x USB 2.0 Type A, 2 x Giga LAN (avec mécanisme de verrouillage en option, ou connecteur M12)
Indicateurs LED : 5 x LED, Alimentation (rouge), Stockage (jaune), WLAN (vert), WWAN (vert), et GPS (jaune)
Bouton d'alimentation : Via l'écran TREK de deuxième génération ; le système est configuré par défaut pour se réveiller à l'allumage
Bouton CCMOS : 1 x bouton Clear CMOS (accessible par l'avant avec protection par verrouillage des touches)
Bouton de réinitialisation : 1 x bouton de réinitialisation (accessible par l'avant avec protection par verrouillage des touches)
E/S (via Orin NX)
PoE : 4 x RJ-45 pour 10/100 Base-T(X) PoE, conforme à la norme 802.3af/at, la puissance de sortie partagée par toutes les caméras/appareils est limitée à 30W, prend en charge le contrôle de l'alimentation PoE et la gestion Ethernet1 (via MRM SDK)
Affichage : HDMI (résolution max. 3840 x 2160 @ 60Hz)
USB : 1 x USB 3.0 Type A
OTG USB : 1 x Micro USB
Outils de développement (via Orin NX)
SDK : JetPack 5.1
Processeur (via Orin NX)
CPU : NVIDIA® Jetson Orin™ NX 8 Go : Arm® Cortex®-A78AE à 6 cœurs
GPU : gPU à architecture NVIDIA Ampere à 1 024 cœurs avec 32 cœurs de tenseur
Mémoire : NVIDIA® Jetson Orin™ NX 8 Go : 8 Go LPDDR5 128 bits 102,4 Go/s
Stockage : 1 x M.2 NVMe 128G 3D TLC interne (stockage de qualité industrielle)
Système d'exploitation (via Orin NX)
Linux : Ubuntu 20.04/ JetPack 5.1 ci-dessus
RF (WLAN/WWAN via l'extension RF)
WLAN/Bluetooth : 1 x mini PCIe pleine taille (PCIe/USB 2.0) pour le module combiné SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0 ; module Wi-Fi haute puissance en option, 1 x M.2 2230 (A+E Key) pour le module combiné 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0
WWAN : 1 x mini PCIe pleine taille (USB 2.0) pour module 4G (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 x prise pour carte SIM mini accessible de l'extérieur avec couvercle, 1 x SIM intégrée (disponible sur demande), 1 x M.2 3042/3052 (clé B, USB 3.0) pour module 4G/5G (réglementation UE)
GPS : u-blox Neo-M8N intégré supporte la réception simultanée de jusqu'à 3 GNSS (GPS, Galileo, GLONASS, BeiDou), précision de 2,5 mètres, gestion GPS (via MRM SDK), Neo-M8U/Neo-M8L (dead reckoning) disponibles en option sur demande
Antenne : 5 connecteurs FAKRA pour 1 x GPS (code C), 2 x Wi-Fi + Bluetooth (code I/Z), 2 x WWAN/LTE (code D/L) avec prise en charge Wi-Fi/WWAN MIMO
Alimentation électrique
Tension d'entrée : 12/24 V alimentation véhicule (6 ~ 32 VDC entrée) (ISO 7637-2 et SAE J1113 conforme)
Gestion intelligente de l'alimentation du véhicule (iVPM 2.0) : Gestion de l'allumage, de l'extinction et de l'inhibition du système (allumage, extinction et délai programmables), gestion de la puissance totale, de l'allumage et de l'extinction du PoE (via le SDK MRM), prise en charge des événements de réveil : réveil sur alarme (RTC), réveil sur appel/SMS et réveil sur capteur G, protection de l'alimentation du système (protection contre les sous-tensions de la batterie du véhicule), surveillance et diagnostic du système
Caractéristiques mécaniques
Dimensions (L x H x P) : 314 x 165,5 x 75,1 mm/12,36 x 6,51 x 2,95 in
Poids : 4,2 kg (hors SSD)
Environnement
Indice de protection IP : IP65 (hors E/S arrière) (capot d'E/S système M12 IP65 en option disponible sur demande)
Chocs / Vibrations : MIL-STD-810G, EN60721-3(5M3)
EMC : CE, FCC, RCM, CCC
Réglementation des véhicules : E-Mark (E13), SAE J1455, ISO 7637-2, SAE J1113
Réglementation RF : CE (RED), FCC ID, IC ID
Température de fonctionnement : -30 ~ 70 °C/-22 ~ 158 °F (Atom™ X5-E3940), -20 ~ 50 °C/-4 ~ 122 °F (Core™ i7/i5) (-20 ~ 60 °C/-4 ~ 140 °F disponible sur demande)
Température de stockage : -40 ~ 80 °C/-40 ~ 176 °F
Caractéristiques principales
- Plate-forme robuste pour les environnements embarqués et difficiles
- Prise en charge PoE 8 canaux
- Fonctionnement à large température
- Multiples options d'accélérateur d'IA
- Entrée/sortie et connectivité complètes
- Certifié pour les normes automobiles et industrielles
Caractéristiques techniques
- Processeur : Intel® Core™ i5/i7 ou Atom™ X5-E3940, NVIDIA® Jetson Orin™ NX 8 Go
- Mémoire : Jusqu'à 32 Go DDR4 ou 8 Go DDR3L, 8 Go LPDDR5 (Orin NX)
- Stockage : mSATA, SSD, micro SD, M.2 NVMe
- Affichage : HDMI, Smart Display Port 2.0
- PoE : 8 canaux (4 x RJ-45 pour 10/100 Base-T(X) PoE, conforme à la norme 802.3af/at)
- Système d'exploitation : Windows 10 IoT Enterprise 2019 LTSC, Linux, Ubuntu 20.04/JetPack 5.1 (Orin NX)
- Certifications : IP65, MIL-STD-810G, E-Mark, CE, FCC
- Dimensions : 314 x 165,5 x 75,1 mm
- Poids : 4,2 kg
