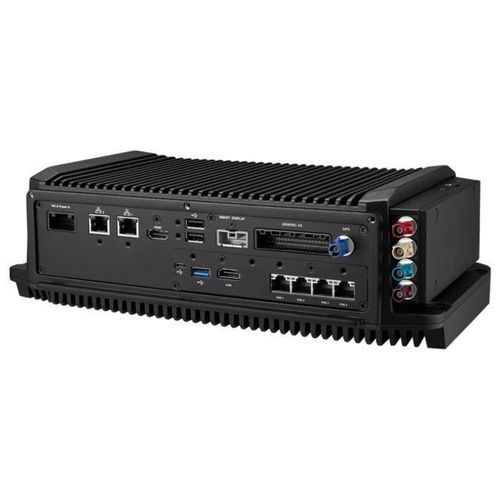

Vue d'ensemble du produit- Plateforme d'IA durcie à deux systèmes pour les environnements difficiles et les véhicules
Caractéristiques principales- Intel® & NVIDIA® double système pour fournir d'excellentes performances informatiques d'IA en bordure de véhicule
- 4ch PoE supportent les flux vidéo pour la capacité d'IA
- Conception spécialisée pour l'intérieur du véhicule : alimentation automobile certifiée 12/24V (E-Mark, ISO-7637-2), double CANbus
- Plateforme robuste avec IP65, tolérance aux chocs et aux vibrations 5M3, température de -20 ~ 60°C sans flux d'air
- Conception modulaire prenant en charge les dernières technologies de communication RF
- Connexion par câble unique avec les écrans TREK
Spécifications
Noyau
Processeur : Intel® Atom™ X5-E3940 quadricœur, 1,8 GHz
Mémoire : 1 x SODIMM, jusqu'à 8 Go de mémoire DDR3L 1866 non-ECC
Graphique : Moteur graphique 2D/3D intégré
Système d'exploitation : Windows 10 IoT Enterprise 2019 LTSC (64 bits), Linux (disponible sur demande)
Stockage
mSATA : 1 x mSATA interne, jusqu'à 128 Go (prend en charge le stockage de qualité industrielle UMLC/MLC/TLC et le démarrage du système)
SSD : 1 x plateau SSD 2,5" accessible de l'extérieur avec protection par serrure à clé, jusqu'à 7,6 TB TLC industrial-grade SSD
Carte micro SD (sur demande) : 1 x lecteur de carte micro SD accessible de l'extérieur avec protection par serrure à clé (prend en charge le démarrage du système)
Écran
Smart Display Port 2.0* : sortie d'alimentation 12V/2A pour les écrans TREK, 1 x vidéo haute résolution, 1 x signal audio, 1 x USB 2.0, 1 x bouton d'alimentation et 1 x bouton de réinitialisation (via l'écran intelligent), les paramètres SDP sont configurables via le SDK MRM
HDMI : 1 x HDMI 1.3
Capteurs
1 x capteur g et gyroscope
E/S
VIO2.0 (via le câble VIO) : 1 x allumage et entrée d'alimentation, 1 x J1708 (supporte J1587), 2 x bus CAN ; conforme aux spécifications J1939, OBD-II/ISO-15765 ; supporte les identifiants 11 bits (CAN 2.0A) et 29 bits (CAN 2.0B) ; connexion CAN à haut débit (conforme à ISO 11898-2), jusqu'à 1 Mbit/s ; configurable via le SDK MRM
E/S générique 2.0 (via un câble d'E/S générique) : 2 x RS-232 4 fils (par défaut)/RS-485, 2 x RS-232 2 fils, 6 x DI isolés (secs/humides), 4 x DO isolés, 2 x line-out, 2 x mic-in
E/S standard : 1 x USB 3.0 Type A (accessible par l'avant avec protection par verrouillage), 2 x USB 2.0 Type A, 2 x Giga LAN (avec mécanisme de verrouillage en option, ou connecteur M12)
Indicateurs LED : 5 x LED, Alimentation (rouge), Stockage (jaune), WLAN (vert), WWAN (vert), et GPS (jaune)
Bouton d'alimentation : Via l'écran TREK de deuxième génération ; le système est configuré par défaut pour se réveiller à l'allumage
Bouton CCMOS : 1 x bouton Clear CMOS (accessible par l'avant avec protection par verrouillage des touches)
Bouton de réinitialisation : 1 x bouton de réinitialisation (accessible par l'avant avec protection par verrouillage des touches)
E/S (via Orin NX)
PoE : 4 x RJ-45 pour 10/100 Base-T(X) PoE, conforme à la norme 802.3af/at, la puissance de sortie partagée par toutes les caméras/appareils est limitée à 30W, prend en charge le contrôle de l'alimentation PoE et la gestion Ethernet1 (via MRM SDK)
Affichage : HDMI (résolution max. 3840 x 2160 @ 60Hz)
USB : 1 x USB 3.0 Type A
OTG USB : 1 x Micro USB
Outils de développement (via Orin NX)
SDK : JetPack 5.1
Processeur (via Orin NX)
CPU : NVIDIA® Jetson Orin™ NX 8 Go : Arm® Cortex®-A78AE à 6 cœurs
GPU : gPU à architecture NVIDIA Ampere à 1 024 cœurs avec 32 cœurs de tenseur
Mémoire : NVIDIA® Jetson Orin™ NX 8 Go : 8 Go LPDDR5 128 bits 102,4 Go/s
Stockage : 1 x M.2 NVMe 128G 3D TLC interne (stockage de qualité industrielle)
Système d'exploitation (via Orin NX)
Linux : Ubuntu 20.04/ JetPack 5.1 ci-dessus
RF (WLAN/WWAN via l'extension RF)
WLAN/Bluetooth : 1 x mini PCIe pleine taille (PCIe/USB 2.0) pour le module combiné SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0 ; module Wi-Fi haute puissance en option, 1 x M.2 2230 (A+E Key) pour le module combiné 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0
WWAN : 1 x mini PCIe pleine taille (USB 2.0) pour le module 4G de Sierra Wireless (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 x prise pour carte SIM mini accessible de l'extérieur avec couvercle, 1 x SIM intégrée (disponible sur demande), 1 x M.2 3042/3052 (clé B, USB 3.0) pour le module 5G de Sierra Wireless (5G NR Sub-6 GHz, LTE Cat-16)
GPS : u-blox Neo-M8N intégré supporte la réception simultanée de jusqu'à 3 GNSS (GPS, Galileo, GLONASS, BeiDou), précision de 2,5 mètres, gestion GPS (via MRM SDK), Neo-M8U/Neo-M8L (dead reckoning) en option disponible sur demande
Antenne : 5 connecteurs FAKRA pour 1 x GPS (code C), 2 x Wi-Fi + Bluetooth (code I/Z), 2 x WWAN/LTE (code D/L) avec prise en charge Wi-Fi/WWAN MIMO
Alimentation électrique
Tension d'entrée : 12/24 V alimentation véhicule (6 ~ 32 VDC entrée) (ISO 7637-2 et SAE J1113 conforme)
Gestion intelligente de l'alimentation du véhicule (iVPM 2.0) : Gestion de l'allumage, de l'extinction et de l'inhibition du système (allumage, extinction et délai programmables), gestion de la puissance totale, de l'allumage et de l'extinction du PoE (via le SDK MRM), prise en charge des événements de réveil : réveil sur alarme (RTC), réveil sur appel/SMS et réveil sur capteur G, protection de l'alimentation du système (protection contre les sous-tensions de la batterie du véhicule), surveillance et diagnostic du système
Caractéristiques mécaniques
Dimensions (L x H x P) : 314 x 172,2 x 95,3 mm/12,36 x 12,36 x 3,75 in
Poids : 5,8 kg (hors SSD)
Environnement
Indice de protection IP : IP65 (hors E/S arrière) (capot d'E/S système M12 IP65 en option disponible sur demande)
Chocs / Vibrations : MIL-STD-810G, EN60721-3(5M3)
EMC : CE, FCC, RCM, CCC
Réglementation des véhicules : E-Mark (E13), SAE J1455, ISO 7637-2, SAE J1113
Réglementation RF : CE (RED), FCC ID, IC ID
Température de fonctionnement : -20 ~ 60 °C/-4 ~ 140 °F (Atom™ X5-E3940), sans flux d'air ; -20 ~ 50 °C/-4 ~ 122 °F (Core™ i7/i5), (-20 ~ 55 °C/-4 ~ 131 °F disponible sur demande), sans flux d'air
Température de stockage : -40 ~ 80 °C/-40 ~ 176 °F
Caractéristiques techniques / spécifications- Double système : Intel® Atom™ X5-E3940 et NVIDIA® Jetson Orin™ NX 8 Go
- Jusqu'à 8 Go de mémoire DDR3L 1866 non-ECC (Intel), 8 Go LPDDR5 128 bits (NVIDIA)
- Multiples options de stockage : mSATA, SSD 2,5", micro SD, M.2 NVMe
- Multiples E/S : Bus CAN, RS-232/485, USB 3.0/2.0, Giga LAN, PoE, HDMI, Smart Display Port 2.0
- Sans fil : Wi-Fi 5/6, Bluetooth 5.0, 4G/5G WWAN, GNSS (GPS, Galileo, GLONASS, BeiDou)
- Ruggedized : IP65, MIL-STD-810G, température étendue (-20 ~ 60°C), tolérance aux chocs/vibrations
- Certifications des véhicules : E-Mark, ISO 7637-2, SAE J1455, CE, FCC
- Dimensions : 314 x 172,2 x 95,3 mm ; poids : 5,8 kg (hors SSD)
