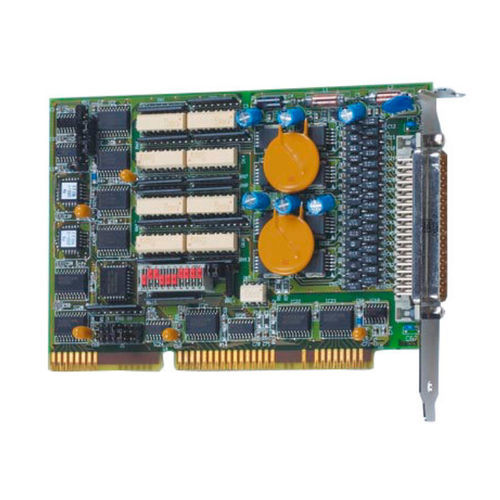

Carte de sortie numérique PA 2000

ISAde sécurité32 sorties numériques

La carte ISA 32 sorties numériques PA 2000 possède 32 sorties numériques, 24 V, 3 timers et 1 watchdog. La carte dispose d’une isolation galvanique et est protégée contre les effets transitoires rapides (burst), les décharges électrostatiques et les interférences de haute fréquence. Elle est utilisée comme interface vers les machines ou des relais électromagnétiques, pour la surveillance d’état (marche/arrêt) de moteurs, lampes etc. en milieu industriel sévère et dispose pour ce faire de nombreux dispositifs de sécurité. Un CD-ROM contenant des pilotes pour Windows et des exemples de programmation est inclus. Caractéristiques techniques Courant de sortie : 500 mA Plage de tension : 10 to 36 V Rapports de diagnostic, lisibles via le registre d'état, en cas de court-circuit, de surchauffe, de chute de tension ou de watchdog 3 x 16-bit timer (82C54): - Timer Watchdog programmable pour la remise à zéro des sorties sur "0". - Libération des fonctions par logiciel - Contrôle de 2 canaux de sortie pour la génération de signaux carrés Interruption déclenchée par une erreur sur les sorties ou par le timer 2 Adressage par commutateurs DIP 16-bit ou 8-bit bus de données Après la mise sous tension, les sorties sont remises à "0" Sécurité Isolation galvanique 1000 V Ligne de fuite IEC 61010-1 (modules MX) Protection contre les effets transitoires rapides (burst), les pics de tension, les décharges électrostatiques et les interférences de haute fréquence Maximum output current for 32 output channels: 6 A typ. (2 x 3 A) Fusible à réenclenchement automatique Courant de court-circuit par sortie 1,5 A typ.
