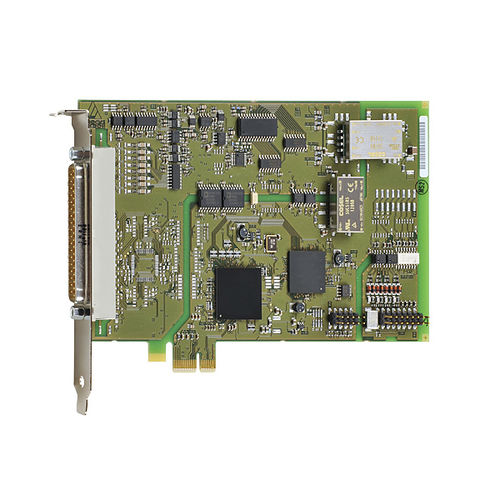

Carte d'entrées analogique APCIe-3021

numériquePCI Express8 entrées numériques

La carte PCI Express entrées analogiques APCIe-3021 possède 16 entrées SE/8 entrées différentielles et livre une résolution de 16 bits, ainsi qu’une fréquence d’échantillonnage de 100 kHz. Elle a été spécialement conçue pour des applications en milieux industriels sévères, grâce à ses nombreux dispositifs de sécurité. Il existe plusieurs modes d’acquisition et paramètres trigger pour le contrôle de l’acquisition de données. L’APCIe-3021 dispose d’un contrôleur DMA pour le bus PCI-Express pour l’échange direct de donnés avec la mémoire du PC. Pour le traitement des signaux numériques 24 V, 8 lignes d’E/S numériques opto-isolées sont mises à disposition via un connecteur séparé. Un timer peut être utilisé en tant que compteur temporel cyclique. Caractéristiques techniques Entrées analogiques 16 entrées Single-Ended / 8 entrées différentielles Résolution 16-bit Isolation galvanique 500 V Fréquence d’échantillonnage : 100 kHz Plages d’entrée : 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (option), programmable pour chaque canal via logiciel Amplification x1, x2, x5, x10, programmable pour chaque canal via logiciel DMA PCI Express pour l’acquisition de données analogiques Protection contre les surtensions Filtres en entrée : 159 kHz Acquisition analogique Canal simple, multi-canal, multi-canal via liste de séquences Acquisition analogique automatique avec contrôle temporel cyclique Acquisition via liste de séquences : jusqu’à 16 entrées avec amplification, canal, unipolaire/bipolaire Acquisition déclenchée via logiciel, timer, événement externe
