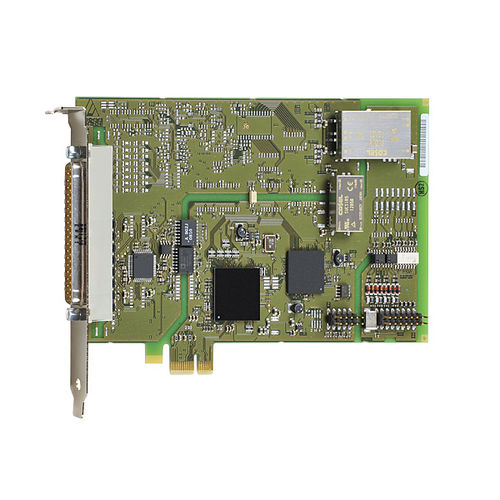

Carte de sortie analogique APCIe-3521

numériquePCI Expressà 4 sorties analogiques

La carte PCI Express sorties analogiques APCIe-3521 dispose, selon la version, de 8 ou 4 sorties analogiques pour le contrôle d’actuateurs, avec une résolution de 16 bits. La carte a été spécialement conçue pour une insertion en milieu industriel sévère et a été équipée de nombreux dispositifs de sécurité. Deux versions de la carte sont disponibles : une version avec des sorties tension (0-10 V, ±10 V) et une version avec des sorties courant (0 (4)-20 mA). Les sorties tension de la carte délivrent un courant de sortie maximal de ± 5 mA pour l’alimentation des actuateurs. La tension de sortie est remise à 0 V après un redémarrage. L’APCIe-3521 est équipé de 4 entrées et sorties numériques opto-isolées. Une entrée numérique est interruptible. Deux timers sont mis à disposition, l’un des deux peut être utilisé en tant que watchdog. Caractéristiques techniques Sorties analogiques 8 ou 4 sorties analogiques, isolation galvanique 500 V Sorties tension ou courant Résolution 16 bits (15 bits pour 0-10 V) Plages de sortie : ± 10 V, 0-10 V (via logiciel) Tension de sortie après reset : 0 V Chaque sortie possède sa propre ligne de masse (sans isolation galvanique) Courant de sortie ± 5 mA max. pour les sorties tension Sorties courant : 0-20 mA Charge min. 10 Ω, charge max. 560 Ω, à 20 mA Filtres CEM E/S numériques 4 entrées numériques dont 1 entrée interruptible 4 sorties numériques. 24 V, opto-isolées Timer / Watchdog 2 timers, dont 1 utilisable comme watchdog
