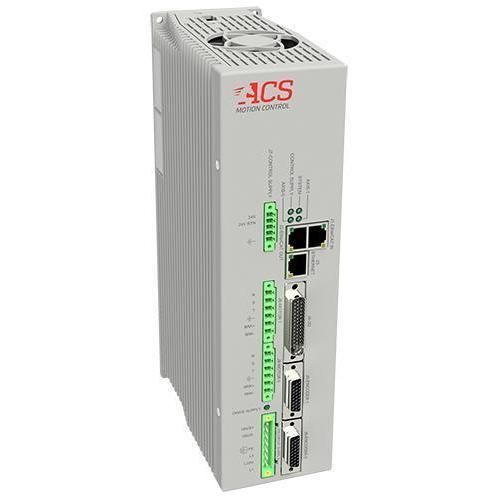

Servo-variateur monophasé ECMac

triphaséAC2 axes

Aperçu produit
L'ECMac est un contrôleur et variateur de mouvement tout-en-un compact avec entrée CA (85–250 Vac) destiné aux applications OEM sensibles au coût. Sa architecture multi-processeur exécute des algorithmes de mouvement et de servo avancés et fournit une interface de variateur universelle pour plusieurs types de moteurs et des stages de précision.

Caractéristiques clés

• Solution contrôleur et variateur intégrée en boîtier compact pour montage en panneau
• Prend en charge 1 ou 2 axes
• Entrée d'alimentation 85–250 Vac (mono- ou triphasé)
• Programmation avancée et génération d'événements de position en temps réel

Capacités

• Développement d'applications : outils et support ACSPL pour accélérer l'implémentation
• Génération de profils de mouvement : algorithmes de profil pour améliorer le débit et la précision
• Contrôle de servomoteur : algorithmes servo pour optimiser la performance des stages (ex. NanoPWM, ServoBoost/LearningBoost)
• Synchronisation mouvement-processus : déclenchements haute-vitesse et capture de position synchronisés au mouvement pour améliorer débit et résolution

Ressources publiques et privées (disponibles)

• Fiche technique ECMac (anglais)
• Fiche technique ECMac (chinois)
• Modèle 3D STEP CMac-PX, ECMac, UDMac
• Dessin 2D CMac-PX, ECMac, UDMac
• Guide d'installation ECMac (connexion requise pour le téléchargement)

Caractéristiques techniques

• Axes du contrôleur : 1 ou 2
• Communication hôte PC/PLC/PAC : TCP/IP, Ethernet/IP, Modbus, RS-232
• Fréquence de cycle du contrôleur : 1 kHz
• Alimentation du variateur : 85–250 Vac (1 ou 3 phases)
• Tension du bus : Vin × 1.414
• Courant max de sortie par axe : 10/20 A
• Canaux encodeur : 4 AqB, 2 SinCos, 2 Absolute
• Type de montage : Montage en panneau
• Options de sécurité fonctionnelle : STO & SS1
