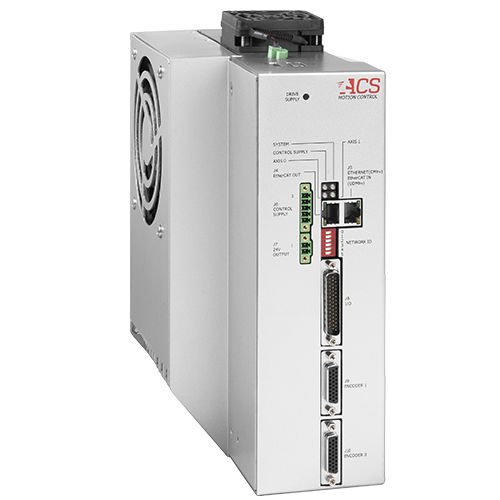

Contrôleur moteur EtherCAT UDMhv series

brushlesspour servomoteurpour moteur synchrone

L'UDMHV est une gamme d'entraînements économiques universels EtherCAT à un ou deux axes pour les moteurs servo AC / DC Brushless, AC Induction* et DC. L'UDMHV fonctionne comme un nœud EtherCAT sous n'importe quel contrôleur maître SPiiPlus EtherCAT, y compris le contrôleur logiciel SPiiPlusSC sur PC. Il est conçu pour répondre aux applications sensibles aux coûts nécessitant une dynamique élevée et des charges importantes. L'UDMHV est proposé avec les niveaux de courant suivants (suite / pointe) : 5A/10A, 10A/20A, 15A/30A, 20A/20A + 5A/10A avec 230-480Vac et 10A/30A, 15A/45A, 20A/60A avec 230Vac. Le module est alimenté par un courant triphasé de 230 à 480Vac. En plus de l'alimentation CA, l'UDMHV est alimentée par une alimentation de commande 24 Vcc séparée qui maintient tous les signaux basse tension en vie en cas d'urgence. Lorsqu'un module 230Vac - 480Vac est utilisé en dessous de 400Vac, les niveaux de courant de sortie cont./crête augmentent de 25%. Le module optionnel Safe Torque Off (STO) coupe l'alimentation du moteur sans retirer la source d'alimentation pour respecter les niveaux de sécurité SIL-3 et PLe.
