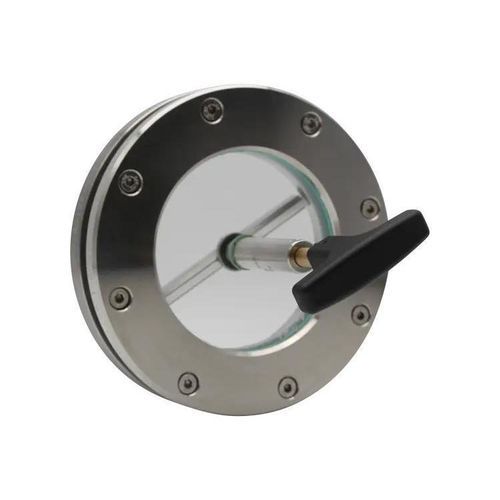

Mécanisme d'essuie-glace SGW

Vue d'ensemble
Le racleur pour verre d'observation SGW est un système de nettoyage manuel destiné à l'essuyage à la demande des plaques de verre circulaires dans les brides de regard rondes. Il convient pour des applications sous pression et peut être installé en rétrotech sur des armatures existantes.

Caractéristiques principales

• Nettoyage manuel des verres d'observation circulaires dans des raccords ronds.
• Conception adaptée aux applications sous pression et à la rétrotech.
• Corps et guidage en acier inoxydable; conforme aux usages alimentaire et eau potable.
• Lames de racleur disponibles en PTFE, silicone ou EPDM.
• Particulièrement efficace en combinaison avec les dispositifs de pulvérisation SVI ou SVIII.

Options techniques

• Température standard: 200 °C.
• Exécution haute température en option: jusqu'à 260 °C.
• Prise de terre disponible pour applications EX.

Dimensions (extrait)

• Tailles nominales (DN) : 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500.
• Ø verre D [mm] (exemples) : 100, 125, 150, 175, 200, 250, 300 (grandes dimensions sur demande).
• Ouverture utile d1 [mm] (exemples) : 80, 100, 125, 150, 175, 225, 280.
• Diamètre de balayage d2 [mm] (exemples) : 75, 95, 120, 145, 170, 220, 275.
• Épaisseur du verre S [mm] et pression de service maximale PS [barü] : valeurs selon taille; voir la table complète (pressions supérieures sur demande).

Caractéristiques techniques

• Brand: ACI Industriearmaturen GmbH
• Référence / modèle : SGW
• Application : nettoyage manuel des plaques de verre circulaires; adapté aux usages sous pression; compatible pour rétrotech.
• Matériau de construction : acier inoxydable.
• Matériaux des lames : PTFE, silicone, EPDM.
• Plage de température : standard jusqu'à 200 °C; en option jusqu'à 260 °C.
• Options : prise de terre pour applications EX.
• Compatibilité : efficace en combinaison avec SVI ou SVIII.
• Tailles disponibles (DN) : 50–500 (voir tableau pour valeurs exactes).
