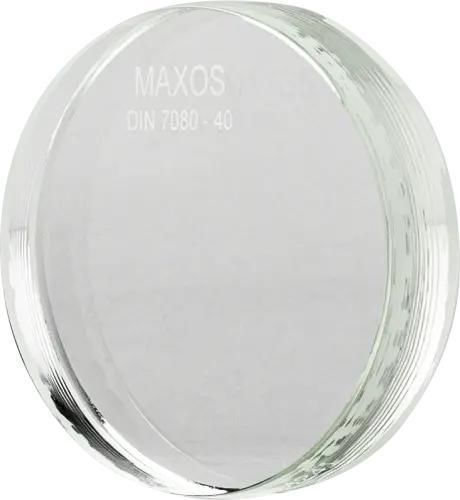

Plaque en verre MAXOS®

trempé

Plaques rondes de verre borosilicaté précontraintes thermiquement, fabriquées selon la norme DIN 7080, pour les hublots circulaires. Les voyants de sécurité MAXOS® sont conçus pour une inspection visuelle fiable sous contrainte thermique et chimique. Ils offrent une excellente résistance chimique, une pureté et une homogénéité élevées, ainsi qu'une résistance accrue aux cycles de température grâce à la trempe thermique. Options

• RevêtementFEP
• Revêtement Halar®
• Formes en escalier
• Les verres avec trous
• Les verres avec découpes de contour
• Les verres avec biseaux, rainures et fentes
• Dimensions spéciales jusqu'à 55 mm d'épaisseur

Dimensions (dimensions standard et spéciales selon DIN 7080)

• Standard : Ø 45 x 10 mm - Pression admissible : 40 bar - Code produit MAXOS® : 2071554 - Numéro d'article ACI : 12-7080-045-010-0000 ; Spécial : Ø 24 x 10 mm - Pression admissible : 150 bar - Code produit MAXOS® : 2071640 - Numéro d'article ACI : 12-7080-024-010-0000
• Standard : Ø 45 x 12 mm - Pression admissible : 50 bar - Code produit MAXOS® : 2071556 - Numéro d'article ACI : 12-7080-045-012-0000 ; Spécial : Ø 30 x 12 mm - Pression admissible : 150 bar - Code produit MAXOS® : 2071622 - Numéro d'article ACI : 12-7080-030-012-0000
• Standard : Ø 50 x 10 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071558 - Numéro d'article ACI : 12-7080-050-010-0000 ; Spécial : Ø 30 x 15 mm - Pression admissible : 200 bar - Code produit MAXOS® : 2071533 - Numéro d'article ACI : 12-7080-030-015-0000
• Standard : Ø 50 x 12 mm - Pression admissible : 40 bar - Code produit MAXOS® : 2071561 - Numéro d'article ACI : 12-7080-050-012-0000 ; Spécial : Ø 31,6 x 12,75 mm - Pression admissible : 150 bar - Code produit MAXOS® : 2071598 - Numéro d'article ACI : 12-7080-031-012-0000
• Standard : Ø 60 x 10 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071560 - Numéro d'article ACI : 12-7080-060-010-0000 ; Spécial : Ø 33 x 14 mm - Pression admissible : 150 bar - Code produit MAXOS® : 2071557 - Numéro d'article ACI : 12-7080-033-014-0000
• Standard : Ø 60 x 12 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071562 - Numéro d'article ACI : 12-7080-060-012-0000 ; Spécial : Ø 34 x 17 mm - Pression admissible : 200 bar - Code produit MAXOS® : 2071552 - Numéro d'article ACI : 12-7080-034-017-0000
• Standard : Ø 60 x 15 mm - Pression admissible : 40 bar - Code produit MAXOS® : 2071563 - Numéro d'article ACI : 12-7080-060-015-0000 ; Spécial : Ø 40 x 10 mm - Pression admissible : 40 bar - Code produit MAXOS® : 2071624 - Numéro d'article ACI : 12-7080-040-010-0000
• Standard : Ø 63 x 10 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071566 - Numéro d'article ACI : 12-7080-063-010-0000 ; Spécial : Ø 40 x 12 mm - Pression admissible : 50 bar - Code produit MAXOS® : 2071555 - Numéro d'article ACI : 12-7080-040-012-0000
• Standard : Ø 63 x 12 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071567 - Numéro d'article ACI : 12-7080-063-012-0000 ; Spécial : Ø 44 x 10 mm - Pression admissible : 40 bar - Code produit MAXOS® : 2071603 - Numéro d'article ACI : 12-7080-044-010-0000
• Standard : Ø 63 x 15 mm - Pression admissible : 40 bar - Code produit MAXOS® : 2071569 - Numéro d'article ACI : 12-7080-063-015-0000 ; Spécial : Ø 44 x 12 mm - Pression admissible : 50 bar - Code produit MAXOS® : 2071564 - Numéro d'article ACI : 12-7080-044-012-0000
• Standard : Ø 80 x 12 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071573 - Numéro d'article ACI : 12-7080-080-012-0000 ; Spécial : Ø 55 x 6,5 mm - Pression admissible : 6 bar - Code produit MAXOS® : 2071626 - Numéro d'article ACI : 12-7080-055-006-0000
• Standard : Ø 80 x 15 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071575 - Numéro d'article ACI : 12-7080-080-015-0000 ; Spécial : Ø 55 x 10 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071559 - Numéro d'article ACI : 12-7080-055-010-0000
• Standard : Ø 80 x 20 mm - Pression admissible : 40 bar - Code produit MAXOS® : 2071576 - Numéro d'article ACI : 12-7080-080-020-0000 ; Spécial : Ø 60 x 20 mm - Pression admissible : 95 bar - Code produit MAXOS® : 2071604 - Numéro d'article ACI : 12-7080-060-020-0000
• Standard : Ø 100 x 15 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071578 - Numéro d'article ACI : 12-7080-100-015-0000 ; Spécial : Ø 63 x 8 mm - Pression admissible : 8 bar - Code produit MAXOS® : 2071565 - Numéro d'article ACI : 12-7080-063-008-0000
• Standard : Ø 100 x 20 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071579 - Numéro d'article ACI : 12-7080-100-020-0000 ; Spécial : Ø 65 x 10 mm - Pression admissible : 12 bar - Code produit MAXOS® : 2071629 - Numéro d'article ACI : 12-7080-065-010-0000
• Standard : Ø 100 x 25 mm - Pression admissible : 40 bar - Code produit MAXOS® : 2071580 - Numéro d'article ACI : 12-7080-100-025-0000 ; Spécial : Ø 65 x 15 mm - Pression admissible : 40 bar - Code produit MAXOS® : 2071606 - Numéro d'article ACI : 12-7080-065-015-0000
• Standard : Ø 125 x 15 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071581 - Numéro d'article ACI : 12-7080-125-15-00000 ; Spécial : Ø 70 x 12 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071568 - Numéro d'article ACI : 12-7080-070-012-0000
• Standard : Ø 125 x 20 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071582 - Numéro d'article ACI : 12-7080-125-20-00000 ; Spécial : Ø 70 x 15 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071570 - Numéro d'article ACI : 12-7080-070-015-0000
• Standard : Ø 125 x 25 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071583 - Numéro d'article ACI : 12-7080-125-25-00000 ; Spécial : Ø 75 x 12 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071607 - Numéro d'article ACI : 12-7080-075-012-0000
• Standard : Ø 135 x 25 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071644 - Numéro d'article ACI : 12-7080-135-25-00000 ; Spécial : Ø 80 x 10 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071571 - Numéro d'article ACI : 12-7080-080-010-0000
• Standard : Ø 150 x 20 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071586 - Numéro d'article ACI : 12-7080-150-020-0000 ; Spécial : Ø 86 x 12 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071610 - Numéro d'article ACI : 12-7080-086-012-0000
• Standard : Ø 150 x 25 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071587 - Numéro d'article ACI : 12-7080-150-025-0000 ; Spécial : Ø 90 x 10 mm - Pression admissible : 8 bar - Code produit MAXOS® : 2071572 - Numéro d'article ACI : 12-7080-090-010-0000
• Standard : Ø 150 x 30 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071588 - Numéro d'article ACI : 12-7080-150-030-0000 ; Spécial : Ø 92 x 10 mm - Pression admissible : 8 bar - Code produit MAXOS® : 2071625 - Numéro d'article ACI : 12-7080-092-010-0000
• Standard : Ø 175 x 20 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071589 - Numéro d'article ACI : 12-7080-175-20-00000 ; Spécial : Ø 94 x 12 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071671 - Numéro d'article ACI : 12-7080-094-012-0000
• Standard : Ø 175 x 25 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071590 - Numéro d'article ACI : 12-7080-175-025-0000 ; Spécial : Ø 95 x 10 mm - Pression admissible : 6 bar - Code produit MAXOS® : 2071649 - Numéro d'article ACI : 12-7080-095-010-0000
• Standard : Ø 175 x 30 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071591 - Numéro d'article ACI : 12-7080-175-30-00000 ; Spécial : Ø 95 x 15 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071574 - Numéro d'article ACI : 12-7080-095-015-0000
• Standard : Ø 200 x 20 mm - Pression admissible : 8 bar - Code produit MAXOS® : 2071592 - Numéro d'article ACI : 12-7080-200-20-00000 ; Spécial : Ø 100 x 10 mm - Pression admissible : 7 bar - Code produit MAXOS® : 2071577 - Numéro d'article ACI : 12-7080-100-010-0000
• Standard : Ø 200 x 25 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071593 - Numéro d'article ACI : 12-7080-200-25-00000 ; Spécial : Ø 100 x 12 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071642 - Numéro d'article ACI : 12-7080-100-012-0000
• Standard : Ø 200 x 30 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071594 - Numéro d'article ACI : 12-7080-200-30-00000 ; Spécial : Ø 105 x 15 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071662 - Numéro d'article ACI : 12-7080-105-015-0000
• Standard : Ø 250 x 25 mm - Pression admissible : 8 bar - Code produit MAXOS® : 2071595 - Numéro d'article ACI : 12-7080-250-25-00000 ; Spécial : Ø 110 x 12,5 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071674 - Numéro d'article ACI : 12-7080-110-012-0500
• Standard : Ø 250 x 30 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071596 - Numéro d'article ACI : 12-7080-250-30-00000 ; Spécial : Ø 110 x 20 mm - Pression admissible : 25 bar - Code produit MAXOS® : 2071613 - Numéro d'article ACI : 12-7080-110-020-0000
• Standard : Ø 265 x 30 mm - Pression admissible : 8 bar - Code produit MAXOS® : 2071628 - Numéro d'article ACI : 12-7080-265-30-00000 ; Spécial : Ø 113 x 15 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071672 - Numéro d'article ACI : 12-7080-113-015-0000
• Spécial : Ø 115 x 15 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071612 - Numéro d'article ACI : 12-7080-115-015-0000
• Spécial : Ø 120 x 10 mm - Pression admissible : 4 bar - Code produit MAXOS® : 2071611 - Numéro d'article ACI : 12-7080-120-010-0000
• Spécial : Ø 120 x 15 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071630 - Numéro d'article ACI : 12-7080-120-015-0000
• Spécial : Ø 120 x 18 mm - Pression admissible : 16 bar - Code produit MAXOS® : 2071663 - Numéro d'article ACI : 12-7080-120-018-0000
• Spécial : Ø 125 x 30 mm - Pression admissible : 40 bar - Code produit MAXOS® : 2071584 - Numéro d'article ACI : 12-7080-125-30-00000
• Spécial : Ø 130 x 15 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071643 - Numéro d'article ACI : 12-7080-130-015-0000
• Spécial : Ø 135 x 15 mm - Pression admissible : 8 bar - Code produit MAXOS® : 2071615 - Numéro d'article ACI : 12-7080-135-15-00000
• Spécial : Ø 140 x 15 mm - Pression admissible : 8 bar - Code produit MAXOS® : 2071666 - Numéro d'article ACI : 12-7080-140-015-0000
• Spécial : Ø 150 x 10 mm - Pression admissible : 2 bar - Code produit MAXOS® : 2071664 - Numéro d'article ACI : 12-7080-150-010-0000
• Spécial : Ø 150 x 15 mm - Pression admissible : 8 bar - Code produit MAXOS® : 2071585 - Numéro d'article ACI : 12-7080-150-015-0000
• Spécial : Ø 160 x 20 mm - Pression admissible : 12 bar - Code produit MAXOS® : 2071617 - Numéro d'article ACI : 12-7080-160-020-0000
• Spécial : Ø 170 x 15 mm - Pression admissible : 5 bar - Code produit MAXOS® : 2071645 - Numéro d'article ACI : 12-7080-170-015-0000
• Spécial : Ø 170 x 20 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071670 - Numéro d'article ACI : 12-7080-170-020-0000
• Spécial : Ø 210 x 25 mm - Pression admissible : 10 bar - Code produit MAXOS® : 2071621 - Numéro d'article ACI : 12-7080-210-25-00000
• Spécial : Ø 250 x 20 mm - Pression admissible : 4 bar - Code produit MAXOS® : 2071673 - Numéro d'article ACI : 12-7080-250-20-00000

Caractéristiques / Spécifications techniques

• Matériau : Verre borosilicaté spécial (MAXOS®) avec une excellente résistance chimique, pureté et homogénéité
• Norme de fabrication : DIN 7080 (plaques de verre de regard rondes)
• Traitement : Précontraint thermiquement / trempé pour une résistance aux cycles à haute température
• Utilisation prévue : Raccords de voyants circulaires, voyants de conteneurs et de flux soumis à des contraintes thermiques et chimiques
• Épaisseurs et diamètres disponibles : Nombreuses dimensions standard et spéciales (voir liste des dimensions) ; dimensions spéciales jusqu'à 55 mm d'épaisseur sur demande
• Options de surface et de forme : revêtements (FEP, Halar®), formes en escalier, trous, découpes de contour, biseaux, rainures, fentes
• Disponibilité : certains articles disponibles en stock
• Qualité : Certification TÜV / ISO 9001 indiquée sur la page produit
