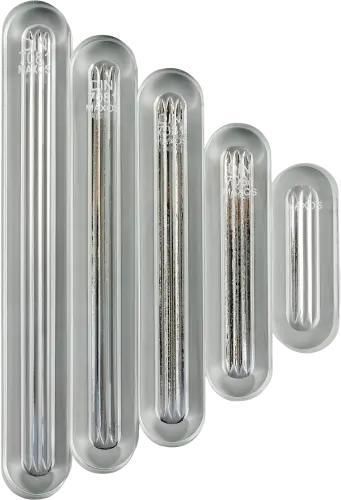

Hublot d'observation pour applications industrielles MAXOS®

pour récipientde surveillancepour produits chimiques

Voyants en borosilicate précontraints thermiquement, conçus conformément à la norme DIN 7081 pour l'inspection visuelle des processus dans les conteneurs. Disponibles en tant que voyants de sécurité MAXOS® réfléchissants et transparents, ils offrent une résistance chimique élevée, une grande pureté et des performances exceptionnelles en matière de cycles thermiques grâce à la précontrainte thermique. Options

• Revêtement FEP (uniquement pour les tiges transparentes)
• Revêtement Halar® (uniquement pour les tiges transparentes)
• Formes découpées
• Tiges avec découpes de contour
• Tiges avec biseaux, rainures et canaux
• Dimensions spéciales jusqu'à 55 mm d'épaisseur

Dimensions - Verre transparent (DIN 7081) - largeur 30 mm

• 115 mm × 30 mm, épaisseur 17 mm - MAXOS® Code produit 2071768 - Numéro d'article ACI 12-7081-115-30-17-00
• 140 mm × 30 mm, épaisseur 17 mm - Code produit 2071769 - Numéro d'article ACI 12-7081-140-30-17-00
• 165 mm × 30 mm, épaisseur 17 mm - Code produit 2071770 - Numéro d'article ACI 12-7081-165-30-17-00
• 190 mm × 30 mm, épaisseur 17 mm - Code produit 2071771 - Numéro d'article ACI 12-7081-190-30-17-00
• 220 mm × 30 mm, épaisseur 17 mm - Code produit 2071772 - Numéro d'article ACI 12-7081-220-30-17-00
• 250 mm × 30 mm, épaisseur 17 mm - Code produit 2071773 - Numéro d'article ACI 12-7081-250-30-17-00
• 280 mm × 30 mm, épaisseur 17 mm - Code produit 2071774 - Numéro d'article ACI 12-7081-280-30-17-00
• 320 mm × 30 mm, épaisseur 17 mm - Code produit 2071775 - Numéro d'article ACI 12-7081-320-30-17-00
• 340 mm × 30 mm, épaisseur 17 mm - Code produit 2071776 - Numéro d'article ACI 12-7081-340-30-17-00

Dimensions - Verre transparent (DIN 7081) - 34 mm de largeur

• 95 mm × 34 mm, épaisseur 17 mm - MAXOS® Code produit 2071817 - Numéro d'article ACI 12-7081-095-34-17-00
• 115 mm × 34 mm, épaisseur 17 mm - Code produit 2071777 - Numéro d'article ACI 12-7081-115-34-17-00
• 140 mm × 34 mm, épaisseur 17 mm - Code produit 2071778 - Numéro d'article ACI 12-7081-140-34-17-00
• 165 mm × 34 mm, épaisseur 17 mm - Code produit 2071779 - Numéro d'article ACI 12-7081-165-34-17-00
• 190 mm × 34 mm, épaisseur 17 mm - Code produit 2071780 - Numéro d'article ACI 12-7081-190-34-17-00
• 220 mm × 34 mm, épaisseur 17 mm - Code produit 2071781 - Numéro d'article ACI 12-7081-220-34-17-00
• 250 mm × 34 mm, épaisseur 17 mm - Code produit 2071782 - Numéro d'article ACI 12-7081-250-34-17-00
• 280 mm × 34 mm, épaisseur 17 mm - Code produit 2071783 - Numéro d'article ACI 12-7081-280-34-17-00
• 300 mm × 34 mm, épaisseur 17 mm - Code produit 2071784 - Numéro d'article ACI 12-7081-300-34-17-00
• 320 mm × 34 mm, épaisseur 17 mm - Code produit 2071785 - Numéro d'article ACI 12-7081-320-34-17-00
• 340 mm × 34 mm, épaisseur 17 mm - Code produit 2071786 - Numéro d'article ACI 12-7081-340-34-17-00
• 370 mm × 34 mm, épaisseur 17 mm - Code produit 2071787 - Numéro d'article ACI 12-7081-370-34-17-00
• 400 mm × 34 mm, épaisseur 17 mm - Code produit 2071788 - Numéro d'article ACI 12-7081-400-34-17-00
• 420 mm × 34 mm, épaisseur 17 mm - Code produit 2071789 - Numéro d'article ACI 12-7081-420-34-17-00
• 430 mm × 34 mm, épaisseur 17 mm - Code produit 2071790 - Numéro d'article ACI 12-7081-430-34-17-00
• 460 mm × 34 mm, épaisseur 17 mm - Code produit 2071791 - Numéro d'article ACI 12-7081-460-34-17-00
• 480 mm × 34 mm, épaisseur 17 mm - Code produit 2071792 - Numéro d'article ACI 12-7081-480-34-17-00
• 500 mm × 34 mm, épaisseur 17 mm - Code produit 2071793 - Numéro d'article ACI 12-7081-500-34-17-00

Dimensions - Verre réfléchissant (DIN 7081) - largeur 30 mm

• 115 mm × 30 mm, épaisseur 17 mm - MAXOS® Code produit 2071675 - Numéro d'article ACI 12-7081-115-30-17-01
• 140 mm × 30 mm, épaisseur 17 mm - Code produit 2071676 - Numéro d'article ACI 12-7081-140-30-17-01
• 165 mm × 30 mm, épaisseur 17 mm - Code produit 2071677 - Numéro d'article ACI 12-7081-165-30-17-01
• 190 mm × 30 mm, épaisseur 17 mm - Code produit 2071678 - Numéro d'article ACI 12-7081-190-30-17-01
• 220 mm × 30 mm, épaisseur 17 mm - Code produit 2071679 - Numéro d'article ACI 12-7081-220-30-17-01
• 250 mm × 30 mm, épaisseur 17 mm - Code produit 2071680 - Numéro d'article ACI 12-7081-250-30-17-01
• 280 mm × 30 mm, épaisseur 17 mm - Code produit 2071681 - Numéro d'article ACI 12-7081-280-30-17-01
• 320 mm × 30 mm, épaisseur 17 mm - Code produit 2071682 - Numéro d'article ACI 12-7081-320-30-17-01
• 340 mm × 30 mm, épaisseur 17 mm - Code produit 2071683 - Numéro d'article ACI 12-7081-340-30-17-01

Dimensions - Verre réfléchissant (DIN 7081) - 34 mm de largeur

• 95 mm × 34 mm, épaisseur 17 mm - MAXOS® Code produit 2071716 - Numéro d'article ACI 12-7081-095-34-17-01
• 115 mm × 34 mm, épaisseur 17 mm - Code produit 2071684 - Numéro d'article ACI 12-7081-115-34-17-01
• 140 mm × 34 mm, épaisseur 17 mm - Code produit 2071685 - Numéro d'article ACI 12-7081-140-34-17-01
• 165 mm × 34 mm, épaisseur 17 mm - Code produit 2071686 - Numéro d'article ACI 12-7081-165-34-17-01
• 190 mm × 34 mm, épaisseur 17 mm - Code produit 2071687 - Numéro d'article ACI 12-7081-190-34-17-01
• 220 mm × 34 mm, épaisseur 17 mm - Code produit 2071688 - Numéro d'article ACI 12-7081-220-34-17-01
• 250 mm × 34 mm, épaisseur 17 mm - Code produit 2071689 - Numéro d'article ACI 12-7081-250-34-17-01
• 280 mm × 34 mm, épaisseur 17 mm - Code produit 2071690 - Numéro d'article ACI 12-7081-280-34-17-01
• 300 mm × 34 mm, épaisseur 17 mm - MAXOS® Code produit 2071713 - Numéro d'article ACI 12-7081-300-34-17-01
• 320 mm × 34 mm, épaisseur 17 mm - Code produit 2071691 - Numéro d'article ACI 12-7081-320-34-17-01
• 340 mm × 34 mm, épaisseur 17 mm - Code produit 2071692 - Numéro d'article ACI 12-7081-340-34-17-01
• 370 mm × 34 mm, épaisseur 17 mm - Code produit 2071693 - Numéro d'article ACI 12-7081-370-34-17-01
• 400 mm × 34 mm, épaisseur 17 mm - Code produit 2071694 - Numéro d'article ACI 12-7081-400-34-17-01
• 430 mm × 34 mm, épaisseur 17 mm - Code produit 2071695 - Numéro d'article ACI 12-7081-430-34-17-01
• 460 mm × 34 mm, épaisseur 17 mm - Code produit 2071696 - Numéro d'article ACI 12-7081-460-34-17-01

Caractéristiques / spécifications techniques

• Matériau : Verre borosilicaté spécial (MAXOS®)
• Norme de conception : DIN 7081
• Types : Transparent et réfléchissant
• Traitement thermique : Précontraint thermiquement (durci) pour une résistance élevée aux cycles thermiques
• Résistance chimique : Haute (borosilicate)
• Pureté et homogénéité : Pureté optique et homogénéité élevées
• Epaisseurs typiques : 17 mm (les tableaux indiquent les tailles disponibles) ; épaisseurs spéciales jusqu'à 55 mm sur demande
• Revêtements disponibles : FEP, Halar® (barres transparentes uniquement)
