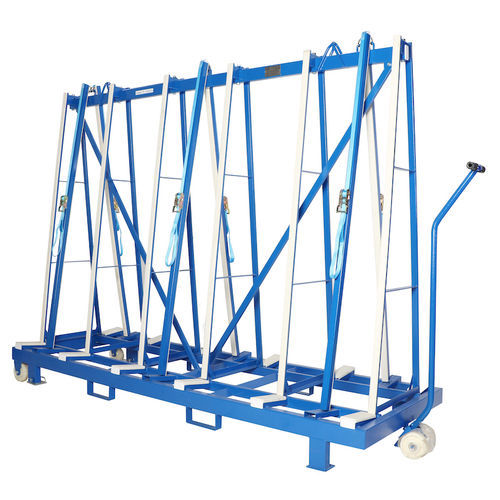

Chevalet de manutention TF3050H

Général
Conçu pour le transport de grandes dalles telles que granit, marbre, pierre reconstituée et verre. Le châssis de transport modèle TF3050H permet de charger ou décharger les dalles sur le châssis pendant qu’il est au sol ; le châssis chargé peut ensuite être placé sur un camion par chariot élévateur ou grue. Cela réduit la manutention manuelle sur la benne et améliore la sécurité et la rapidité de chargement.

Caractéristiques

• Structure soudée stable pour minimiser le risque de basculement des dalles.
• Les dalles reposent sur des profils en caoutchouc remplaçables et sont maintenues par six barres de verrouillage et des sangles à cliquet.
• Deux points d’accroche pour manutention par grue.
• Renfort par deux barres obliques pour une rigidité accrue.
• Fourreaux pour chariot élévateur intégrés sur les deux côtés longs pour une prise sûre.
• Caoutchouc blanc remplaçable sur la base et les montants pour éviter les traces et rayures.
• Poignée à contrelevier avec roues permettant de déplacer le châssis manuellement même chargé.
• Mécanisme à contrelevier pour soulèvement du châssis et abaissement des pieds de support quand les roues ne sont pas nécessaires.
• Revêtement poudré offrant résistance à la corrosion et longévité.

Option
Châssis pouvant être galvanisés à chaud et finis sur demande.

Remarque
Les pieds de support doivent toujours être abaissés lorsqu’un châssis chargé est transporté sur un camion.

Spécifications
Métrique | Impérial
Largeur de la zone de stockage des dalles de chaque côté : 207 mm | 8"
Sangles par côté : 3 pcs | 3 pcs
Longueur : 3050 mm | 120"
Hauteur : 2317 mm | 91.2"
Limite de charge de service par côté : 1250 kg | 2756 lb
Limite de charge totale sur les roues : 2500 kg | 5511 lb
Poids net du châssis total : 260 kg | 573 lb
Poids net de la poignée à roulettes : 8.7 kg | 19 lb
Poids net du châssis sans poignée : 251.3 kg | 554 lb
Poids brut : 266 kg | 586 lb
Dimension emballage : L.3050 x W.1030 x H.450 mm | L.120" x W.40.5" x H.17.7"

Caractéristiques techniques

• Modèle : TF3050H
• Longueur : 3050 mm
• Hauteur : 2317 mm
• Largeur de la zone de stockage (chaque côté) : 207 mm
• Sangles par côté : 3 pcs
• Limite de charge par côté : 1250 kg
• Limite de charge totale sur roues : 2500 kg
• Poids net (châssis total) : 260 kg
• Poids net (poignée à roulettes) : 8.7 kg
• Poids net (châssis sans poignée) : 251.3 kg
• Poids brut : 266 kg
• Dimension emballage : L.3050 x W.1030 x H.450 mm
