Chevalet de manutention TF2000

Présentation

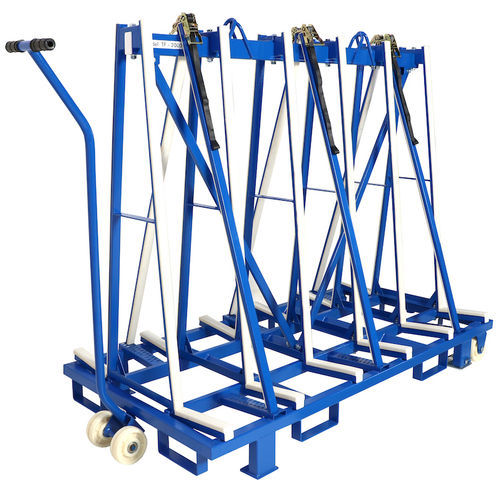

Le chevalet de transport TF2000 est destiné à la manutention et au déplacement de dalles, plans de vasque et pièces similaires en usine et sur chantiers. Le cadre se monte et se démonte rapidement (environ 5 minutes par un opérateur). Il peut être déplacé manuellement à l’aide du manche basculeur monté sur roues et levé par chariot élévateur ou pont roulant aux points dédiés.

Caractéristiques

• Châssis en acier soudé avec finition thermolaquée
• Les dalles reposent sur des profils en caoutchouc remplaçables pour éviter marques et rayures
• Serrage assuré par 6 barres de verrouillage et sangles à cliquet
• Deux points d’accrochage pour levage par pont roulant
• Poches pour chariot élévateur sur tous les côtés pour manutention multi-directionnelle
• Manche basculeur avec roues pour déplacer manuellement un cadre chargé
• Les pieds de support se baissent lorsque les roues ne sont pas nécessaires

Options
Galvanisation à chaud et finitions spéciales disponibles sur demande.

Sécurité et manutention
Les pieds de support doivent être abaissés lors du transport d’un cadre chargé sur camion. Utiliser des moyens de levage certifiés, équilibrer la charge et vérifier la tension des sangles.

Spécifications
Métrique (mm-kg) | Impérial (in-lb)
Nombre de roues : 4 | -
Nombre de sangles : 6 | -
Largeur de la zone de stockage par côté : 268 mm | 10.6 in
Longueur : 2000 mm | 78.7 in
Limite de charge par côté : 1250 kg | 2756 lb
Limite de charge totale (sur roues) : 2500 kg | 5511 lb
Poids net (cadre total) : 182 kg | 401 lb
Poids brut : 188 kg | 414 lb
Dimensions emballage : L 2000 x W 1020 x H 420 mm | L 78.7 x W 40.2 x H 16.5 in

Caractéristiques techniques

• Modèle : TF2000
• Application : transport et stockage de dalles et plans de vasque
• Temps de montage (1 personne) : env. 5 minutes
• Déplacement manuel : manche basculeur avec roues
• Manutention au chariot : poches sur tous les côtés
• Système de fixation : 6 barres de verrouillage et sangles à cliquet
• Protections : profils en caoutchouc remplaçables
• Finition : thermolaquée (galvanisation sur demande)
