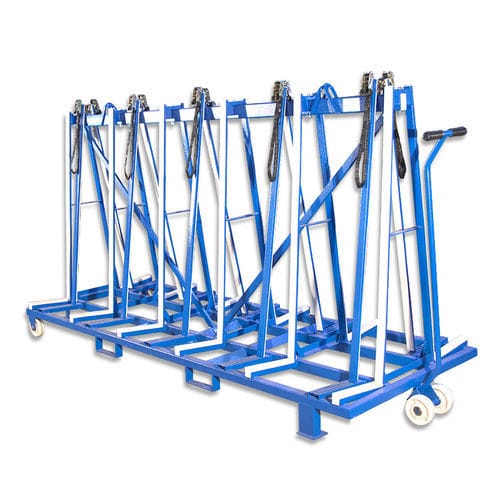

Chevalet de manutention TF3050

Présentation
Le chevalet de transport TF3050 est conçu pour le transport de dalles en porcelaine et d'autres dalles longues, basses et de hauteur moyenne. La structure est fournie avec une finition thermolaquée ; une galvanisation à chaud est disponible sur demande. Les TF3050 sont équipés de barres de verrouillage et de sangles à cliquet, ainsi que de douilles pour chariot élévateur et de points d'accrochage pour grue.

Caractéristiques

• Chevalets livrés avec boulons pré-installés pour un assemblage rapide.
• Assemblage et démontage faciles sur site.
• Structure stable conçue pour réduire le risque de basculement des dalles.
• Les dalles reposent sur des profils en caoutchouc remplaçables et sont maintenues par six barres de verrouillage et des sangles à cliquet.
• Deux points d'accrochage pour grue d'atelier.
• Deux entretoises diagonales assurant la rigidité de la structure.
• Douilles intégrées pour manutention au chariot élévateur sur deux côtés longs.
• Caoutchouc blanc remplaçable sur la base et les montants pour éviter les marques et rayures.
• Poignée à levier avec roues permettant le déplacement manuel même chargé.
• La poignée à levier permet de soulever le chevalet chargé et d'abaisser les pieds de support lorsque les roues ne sont pas utilisées.
• Finition thermolaquée offrant une protection de surface ; galvanisation à chaud disponible en option.

Option
Possibilité de galvanisation à chaud et finition sur demande.

Remarque
Les pieds de support doivent être abaissés lorsque le chevalet chargé est transporté sur un camion.

Spécifications (Métrique | Impérial)
Largeur de la zone de base pour dalles de chaque côté : 268 mm | 10.6"
Longueur : 3050 mm | 120"
Sangles par côté : 5 pcs | 5 pcs
Capacité de travail par côté : 1250 kg | 2 756 lb
Capacité totale sur roues : 2500 kg | 5 511 lb
Poids net de l'ensemble : 239 kg | 527 lb
Poids net de la poignée-roulette : 8.7 kg | 19 lb
Poids net du cadre sans poignée-roulette : 230.3 kg | 508 lb
Poids brut (emballé) : 245 kg | 540 lb
Dimensions du colis : L 3050 x l 1120 x H 430 mm | L 120" x l 44" x H 16.9"

Caractéristiques techniques

• Modèle : TF3050
• Conçu pour : dalles en porcelaine et autres dalles longues, basses et de hauteur moyenne
• Finition : peinture en poudre (galvanisation à chaud sur demande)
• Système de fixation : six barres de verrouillage et sangles à cliquet ; profils en caoutchouc remplaçables
• Manutention chariot : douilles intégrées sur deux côtés longs
• Manutention grue : deux points d'accrochage pour grue
• Mobilité : poignée à levier avec roues ; vérin/abaissement des pieds de support si les roues ne sont pas requises
• Capacité de travail par côté : 1250 kg
• Capacité totale sur roues : 2500 kg
• Poids net (ensemble) : 239 kg ; poids net sans poignée-roulette : 230.3 kg
• Poids de la poignée-roulette : 8.7 kg
• Poids brut (emballé) : 245 kg
• Dimensions de l'emballage : L 3050 x l 1120 x H 430 mm
