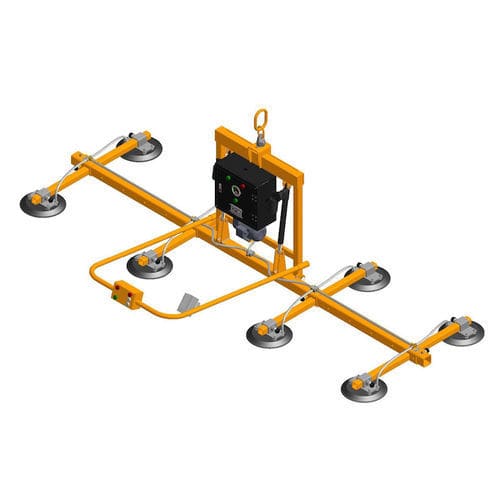

Palonnier à ventouse en croix AEVGLP8-800

pour plaque de verreréglablevertical

Général
Le palonnier de levage par vide électrique AEVGLP8-1000 est conçu pour lever et déplacer de longues plaques de verre sur chantiers et sites industriels. Il dispose d'une structure en acier soudée, d'une barre transversale et de stringer beams réglables, et d'une inclinaison 0–90° commandée depuis un coffret électrique et une télécommande intégrée.

Caractéristiques

• Manutention et transport de grandes plaques de verre.
• Commande par coffret électrique avec télécommande intégrée.
• Système d'alarme audio-visuel pour perte de vide et alertes système.
• Inclinaison vertical-horizontal 0–90° via vérin linéaire.
• Ventouses réglables selon les dimensions des panneaux.
• Mise en route automatique de la pompe à vide en cas de perte de vide.
• Fixation et libération par vanne coulissante ON/OFF.
• Système d'alarme alimenté par batterie.

Spécifications
Modèle : AEVGLP8-1000
Nombre de ventouses : 8
Actionneur linéaire : 90°
Diamètre des ventouses : 300 mm / 11.8"
Plage de manutention (max) : 3600 x 1800 mm / 141.7" x 71"
Plage de manutention (min) : 2400 x 800 mm / 94.5" x 31.5"
Course réglable de la barre transversale (les deux côtés) : 400 mm / 15.7"
Course réglable des stringer beams (les deux côtés) : 250 mm / 9.8"
Limite de charge d'exploitation : Vertical 800 kg ; Horizontal 1000 kg
Poids net : 184 kg (406 lb)
Poids brut : 293 kg (646 lb)
Dimensions emballage : 3520 x 485 x 1270 mm (128" x 19" x 50")

Informations batterie pour le système d'alarme
Alimentation : batterie LiPo 3,7 V
Capacité batterie : 2000 mAh x 1
Adaptateur : DC 5V-1A
Autonomie en veille : 720 heures
Cycles de charge : 1000 cycles
Temps de charge : 2 heures
Autonomie de fonctionnement continu : 7 heures
Garantie : 6 mois (système d'alarme)

Informations moteur
Alimentation moteur : AC 380V, 3 phases, 50/60 Hz
Débit de vide : 4,1 / 4,7 m3/heure

Caractéristiques techniques

• Code produit : AEVGLP8-1000
• Application principale : levage et manutention de grandes plaques de verre
• Système d'inclinaison : 0–90° (vérin linéaire)
• Commande : coffret électrique et télécommande intégrée
• Ventouses : 8 unités, Ø 300 mm
• Capacité : vertical 800 kg, horizontal 1000 kg
• Châssis : structure en acier soudée
• Moteur : AC 380V 3~ 50/60Hz ; débit de vide 4,1/4,7 m3/h
• Batterie alarme : 3,7V LiPo 2000 mAh, charge 2 h, autonomie ~7 h
