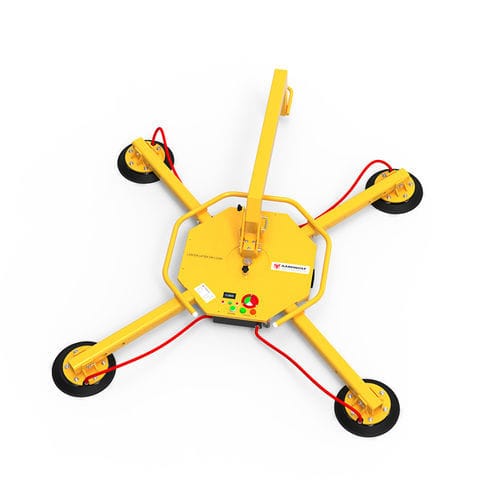

Palonnier à ventouse 4 points ARGL-500

pour plaque de verrehorizontalvertical

Général
La ventouse de manutention pour vitrage ARGL-500 CC est conçue pour soulever et transporter des éléments en verre jusqu'à 500 kg. Elle peut être utilisée avec chariots élévateurs, grues à contrepoids ou palans pour l'installation de fenêtres et de grandes feuilles de verre. L'alimentation CC embarquée permet une utilisation sans câble sur chantier. Les ventouses mobiles et les bras d'extension facilitent la manipulation de différentes tailles et formes de verre.

Caractéristiques

• Ventouses montées sur ressorts.
• Rotation manuelle 360° avec crans de 45°.
• Basculement manuel 90° par paliers de 15°.
• Bras amovible — profondeur minimale 150 mm.
• Réservoir sous vide intégré.
• Instrumentation intégrée pour la surveillance du vide et de l'alimentation.
• Dispositifs d'alerte visuels et sonores.
• Alimentation par batterie 12 V intégrée (haute capacité).
• Bras d'extension pour la manutention de grandes feuilles.
• Bras réglables.

Spécifications
Métrique — Impérial
Nombre de ventouses : 4 — -
Diamètre des ventouses : 300 mm — 11.8"
Limite de charge de travail : Vertical : 400 kg ; Horizontal : 500 kg — 882 lb ; 1102 lb
Poids net : 69 kg — 152 lb
Poids brut : 95 kg — 209 lb
Dimensions de l'emballage : L1070 x l970 x H450 mm — 42.1" x 38.2" x 17.5"

Batterie (ventouse)
Référence batterie : M12B6 Milwaukee
Type : Lithium-ION
Tension : 12V
Capacité : 6.0 Ah
Quantité : 1
Autonomie en fonctionnement continu : ~2 heures
Temps de travail (opérationnel) : ~6 heures

Chargeur de batterie
Référence chargeur : C12C Milwaukee
Tension d'entrée : 100-240 VAC
Tension de sortie : 12V
Courant de sortie : 3.0 A
Quantité : 1
Temps de charge complet : 2.5 heures
Poids : 460 g

Moteur / Vide
Débit de vide : 32.5 litres/minute
Moteur : 12V DC - 4A

Caractéristiques / spécifications techniques

• Modèle : ARGL-500
• Capacité horizontale maximale : 500 kg
• Capacité verticale maximale : 400 kg
• Nombre de ventouses : 4
• Diamètre des ventouses : 300 mm
• Rotation manuelle : 360° (crans 45°)
• Basculement manuel : 90° (paliers 15°)
• Profondeur minimale bras amovible : 150 mm
• Réservoir sous vide intégré et instrumentation de surveillance
• Alarmes visuelles et sonores intégrées
• Alimentation : batterie 12 V intégrée (M12B6 Milwaukee, 6.0 Ah)
• Autonomie continue (batterie) : ~2 heures ; Temps de travail : ~6 heures
• Chargeur : C12C Milwaukee (entrée 100-240 VAC, sortie 12V, 3.0 A)
• Débit de vide : 32.5 L/min ; Moteur : 12V DC - 4A
• Poids net : 69 kg ; Poids brut : 95 kg
• Dimensions emballage : L1070 x l970 x H450 mm
