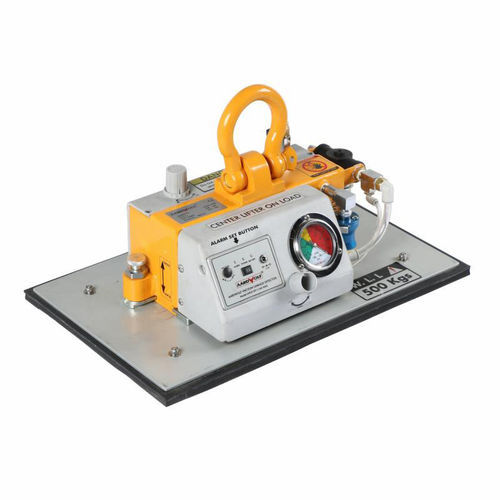

Palonnier à ventouse 4 points de levage réglables AHVL500
avec éjecteurhorizontalréglable

Palonnier à ventouse 4 points de levage réglables - AHVL500 - AARDWOLF INDUSTRIES LLC - avec éjecteur / horizontal / réglable
Palonnier à ventouse 4 points de levage réglables - AHVL500 - AARDWOLF INDUSTRIES LLC - avec éjecteur / horizontal / réglable
Palonnier à ventouse 4 points de levage réglables - AHVL500 - AARDWOLF INDUSTRIES LLC - avec éjecteur / horizontal / réglable - image - 2
Palonnier à ventouse 4 points de levage réglables - AHVL500 - AARDWOLF INDUSTRIES LLC - avec éjecteur / horizontal / réglable - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Spécifications
4 points de levage réglables, avec éjecteur
Type
horizontal, réglable
Applications produits
pour dalles en pierre, pour plaque de verre, pour marbre, pour tôle métallique, pour plaque de béton, pour plaques, pour pièces plates, pour dalle
Alimentation
pneumatique
Charge utile

Max: 480 kg
(1 058 lb)

Min: 120 kg
(265 lb)

Nombre de ventouses

4 unit

Longueur totale

Max: 570 mm
(22,44 in)

Min: 570 mm
(22,44 in)

Largeur totale

Max: 350 mm
(13,78 in)

Min: 350 mm
(13,78 in)

Hauteur perdue

Max: 290 mm
(11,42 in)

Min: 290 mm
(11,42 in)

Poids

Max: 34 kg
(74,96 lb)

Min: 28,5 kg
(62,83 lb)

Description

Le palonnier à ventouses Aardwolf AHVL500 est conçu pour la manutention de plaques de pierre, de blocs de béton et d'autres matériaux adaptés. Il fonctionne grâce à un générateur de vide Venturi alimenté par air comprimé, sans alimentation électrique externe pour produire le vide. Ce générateur ne comporte aucune pièce mobile et ne nécessite aucune lubrification.

L'appareil possède quatre ventouses réglables et remplaçables par différents formats selon les matériaux. Une vanne coulissante MARCHE/ARRÊT commande la prise et la libération des charges. Un manomètre permet de surveiller le niveau de vide, tandis qu'une batterie rechargeable indépendante alimente l'alarme sonore de vide insuffisant.

La capacité maximale publiée est de 380 kg avec la configuration de ventouses 500 × 300 mm. Les autres configurations sont limitées à 220 kg (420 × 220 mm), 164 kg (500 × 150 mm) et 126 kg (500 × 125 mm).

Caractéristiques techniques : pression d'air 5 bar ; consommation d'air 180 L/min ; poids net 45 kg ; poids brut 50 kg ; emballage 570 × 350 × 280 mm.

Une solution de levage pneumatique par le vide pour la pierre, le béton et la manutention industrielle.

Caractéristiques
  • Quatre ventouses réglables et remplaçables pour s'adapter aux dimensions et surfaces des matériaux.
  • Valve à glissière MARCHE/ARRÊT pour la prise et la libération.
  • Système d'alarme acoustique indépendant alimenté par une petite batterie rechargeable.
  • Jauge de vide pour avertissement visuel en cas de baisse du vide.


Applications / Matériaux
  • Convient pour pierre (granite, marbre), béton, matériaux avec mousse ; applicable au verre et au métal selon le choix des ventouses.


Limites de charge d'utilisation (tailles de ventouses)
Métrique : 520 x 125 mm : 120 kg ; 520 x 160 mm : 180 kg ; 520 x 220 mm : 290 kg ; 520 x 320 mm : 480 kg
Impérial : 20,5" x 5" : 265 lb ; 20,5" x 6,3" : 397 lb ; 20,5" x 8,7" : 639 lb ; 20,5" x 12,6" : 1058 lb

Poids et emballage
Poids net : 28,5 kg
Poids brut : 34 kg
Dimensions du colis : L.570 x l.350 x H.290 mm (22,4" x 13,7" x 11,4")

Informations batterie pour le système d'alarme
Alimentation : batterie LiPo 3,7 V
Capacité : 2000 mAh x 1
Adaptateur : DC 5V - 1A
Temps en veille : 720 heures
Cycles de charge : 1000
Temps de charge : 2 heures
Autonomie continue (alarme) : env. 7 heures
Garantie batterie : 6 mois

Exigences d'air comprimé
Consommation d'air : 180 L/min
Pression d'alimentation : 5 bars (≈72 psi)

Caractéristiques techniques
  • Modèle : AHVL500
  • Source de vide : générateur Venturi (nécessite air comprimé ; pas de pièces mobiles)
  • Ventouses : 4 ventouses remplaçables et réglables ; voir tailles compatibles ci‑dessus
  • Commande : valve marche/arrêt pour prise/libération
  • Alarme : système acoustique indépendant avec batterie rechargeable ; jauge de vide pour avertissement visuel
  • Usage prévu : levage horizontal de dalles et panneaux
