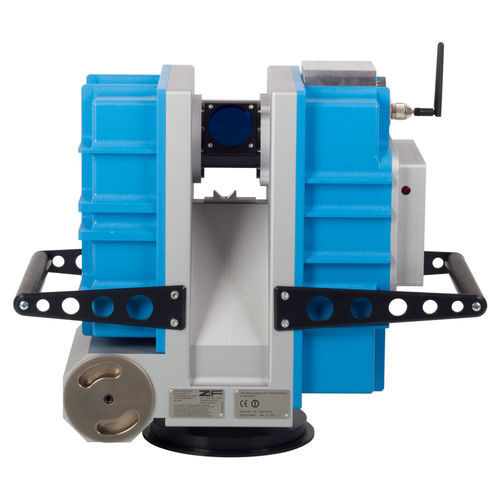

Scanner 3D Z+F IMAGER® 5006EX

laserpar un nuage de pointspour l'industrie automobile

Présentation
Basé sur la série Z+F IMAGER®, le Z+F IMAGER® 5006EX est un scanner laser 3D antidéflagrant certifié pour les atmosphères dangereuses. Il est homologué ATEX pour les classes I et II et destiné aux opérations topographiques en mines souterraines et sur sites industriels exposés à des atmosphères explosives.

Points clés

• Portée nominale : 79 m — adapté à de nombreuses tâches de numérisation en zone dangereuse
• Champ de vision étendu : 310° vertical × 360° horizontal — large couverture avec moins de positions de scan
• Concept 100% Stand‑Alone — aucun équipement externe requis sur le terrain, limitant les sources potentielles d’inflammation
• Certifié ATEX pour les classes I et II (directive 94/9/EG)

Applications

• Installations industrielles
• Bergbau / mines souterraines
• Sites pétroliers et gaziers

Caractéristiques techniques
Système laser

• Classe de sécurité laser : 3R (ISO EN 60825-1)
• Divergence du faisceau : 0,22 mrad
• Diamètre du faisceau : 3 mm circulaire @ 1 m
• Intervalle d’ambiguïté : 79 m
• Portée minimale : 0,4 m
• Résolution de portée : 0,1 mm
• Vitesse d’acquisition : ≤ 508 000 pixels / s
• Erreur de linéarité jusqu’à 50 m : ≤ 1 mm
• Bruit de portée : 0,7 mm rms

Unité de déflexion

• Système vertical : miroir rotatif
• Système horizontal : dispositif rotatif
• Champ de vision vertical : 310°
• Champ de vision horizontal : 360°
• Résolution verticale : 0,0018°
• Résolution horizontale : 0,0018°
• Précision verticale : 0,007° rms
• Précision horizontale : 0,007° rms
• Vitesse de balayage : ≤ 50 tr/s (3 000 tr/min) max.

Général

• Résolution de mesure d’inclinaison : 0,001°
• Précision (point zéro) : 0,002°
• Stockage des données : disque dur interne 60 GB
• Interface opérateur intégrée : clavier 6 touches, afficheur 4 lignes
• Interfaces données et communication : Ethernet / W-LAN

Alimentation

• Tension d’entrée : 18 V DC (scanner)
• Consommation : 65 W max.
• Autonomie batterie : env. 1 h (paquet batterie remplaçable)

Conditions ambiantes

• Température d’utilisation (étalonnée) : 0 °C à +40 °C
• Température de stockage : -20 °C à +50 °C
• Éclairement : toutes conditions
• Humidité : non condensante
• Indice de protection : IP53
• Protection contre les explosions : ATEX 94/9/EG, classes I et II
• Réflectivité cible : fonctionnement sans rétro-réflecteurs
