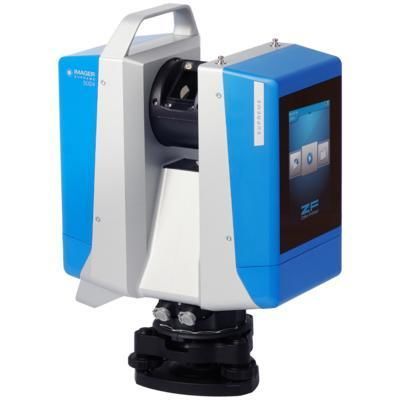

Scanner 3D Z+F IMAGER® 5024 Supreme

pour tunnelpour inspection de canalisationspour inspection de soudure

Présentation
Le Z+F IMAGER® 5024 Supreme est un scanner laser 3D destiné aux projets de relevés exigeants. Il offre flexibilité, stabilité et précision pour des mesures de courte et moyenne portée, avec un champ de mesure de 0,3 m à 365 m. L'appareil peut être utilisé en mode statique ou intégré à des systèmes mobiles de relevé.

Qualité des données
Le scanner propose plusieurs réglages de qualité et de résolution pour s'adapter aux besoins des projets, qu'ils soient standards ou complexes.

• 5 modes de qualité
• 6 niveaux de résolution

Vitesse et précision
L'instrument combine haute précision et acquisition rapide : une vitesse de rotation accrue et un débit de données allant jusqu'à ~2,187 millions de pixels/s (env. 2,2 MPx/s) permettent d'effectuer un scan haute résolution en 52 secondes. Le temps de scan est réduit d'environ 50 % par rapport au modèle précédent (IMAGER® 5016).

Acquisition couleur
Le IMAGER® 5024 Supreme capture la couleur via l'i-Cam intégrée, parallax-free, ou via la Z+F TopCam externe. La TopCam grand-angle acquiert les données couleur jusqu'à 12 fois plus rapidement que l'i-Cam, offrant une option rapide pour l'acquisition couleur.

Flexibilité et intégration
Le scanner est entièrement compatible avec Z+F FlexScan® 22 pour les flux de travail mobiles. Les données de scan statiques peuvent être combinées aux données SLAM/mobiles pour améliorer l'enregistrement et la précision globale.

Applications
Domaines d'application typiques : industrie, criminalistique, architecture & BIM, facility management, assurances, archéologie, patrimoine/monuments et réalité virtuelle.

Caractéristiques techniques

• Système laser
  Classe laser : 1
  Diamètre du faisceau / divergence : ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, demi-angle)
  Plage de mesure : 0,3 m ... 365 m (intervalle d'ambiguïté)
• Général
  Dénomination du modèle : Z+F IMAGER® 5024 Supreme
  Résolution de distance : 0,1 mm
  Erreur de linéarité : ≤ 1 mm + 10 ppm/m
  Bruit de portée : 0,25 mm rms
  Stockage : 256 GB
  Interface : écran tactile 5,7"
  Connectivité : WLAN 802.11 a/n/g, double bande, jusqu'à 240 MBit/s
• Caméra HDR
  Automatique, jusqu'à 11 expositions ; durée d'enregistrement env. 2 min, parallax-free ; zone de mise au point 1 m - ∞ ; résolution panorama env. 80 MPixel ; spots LED intégrés (700 lm)
• Unité d'entraînement / mécanique
  Miroir rotatif complètement encapsulé avec caméra HDR intégrée et spots LED
  Champ de vue vertical : 320°
  Champ de vue horizontal : 360°
  Résolution angulaire (verticale) : 0,00026° (0,93 arcsec)
  Résolution angulaire (horizontale) : 0,00018° (0,65 arcsec)
  Précision verticale : 0,004° (14,4 arcsec) rms
  Précision horizontale : 0,004° (14,4 arcsec) rms
  Vitesse de rotation : max. 96 rps
• Performance
  Débit d'acquisition : jusqu'à ~2,187 millions de pixels/s (env. 2,2 MPx/s)
  Temps pour un scan haute résolution : 52 secondes (env.)
  Niveaux de résolution : 6
  Modes de qualité : 5
  Portée : 0,3 m ... 365 m (200 m à 2,2 MPx/s)
• Flux de travail / logiciel
  blue workflow® compatible
  Z+F FlexScan® compatible
  Z+F TopCam compatible
  Enregistrement temps réel sur site
  Vérification des données et des cibles
  Support multi-scanner
  Nivellement optimisé par IMU
