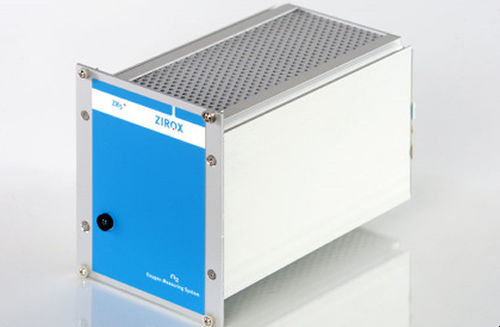

Module de mesure de concentration ZR5

de gazde laboratoireindustriel

Informations générales
Le module de mesure d'oxygène ZR5 est un module capteur compact basé sur la technologie zircone (ZrO2) potentiométrique, destiné à la surveillance continue et à la traçabilité de la concentration en oxygène dans les gaz industriels, de laboratoire et les gaz de protection. Il permet la détection d'oxygène depuis des niveaux traces en ppm jusqu'à des pourcentages volumiques et la supervision d'atmosphères inertes ou protectrices dans les procédés de production.

Applications

• Surveillance des gaz de protection en emballage et agroalimentaire
• Contrôle des procédés de brasage, soudage et brasage sous gaz protecteur
• Contrôle qualité en microélectronique et fabrication de semi‑conducteurs
• Contrôle des gaz protecteurs et inertes dans les traitements de surface et les procédés de revêtement

Données techniques Module de mesure d'oxygène ZR5
Capteur : cellule zircone potentiométrique (ZrO2)
Plage : 1 Vol.-ppm...100 Vol.-%, 10^-15 Vol.-ppm...20,6 Vol.-% (plages pour mélanges réducteurs sur demande)
Précision : erreur relative < 5 %
T90 : ≤ 1 s (cellule de mesure sans tube)
Boîtier : logement 19'' (21 TE)
Raccord gaz : entrée Swagelok 3 mm ; sortie embout 4 mm
Débit gaz : 8 ± 2 l/h, régulé par pompe interne (désactivable)
Sortie signal : analogique 0/4...20 mA pour O2 ; RS-232 en option
Alimentation : 24 V DC (± 20 %)
Affichage : LED (indication de défaut uniquement)
Degré de protection : IP20
Conditions d'utilisation : 0...50 °C, max. 80 % d'humidité relative
Conditions de stockage : -20...60 °C, max. 95 % d'humidité relative
Dimensions (L x H x P) : 100 mm x 105 mm x 170 mm
Temps de chauffe : < 15 min
Consommation : env. 20 W

Caractéristiques / spécifications techniques

• Mesure depuis des traces en ppm jusqu'aux pourcentages volumiques
• Temps de réponse rapide (T90 ≤ 1 s) adapté à la surveillance process
• Sortie analogique 0/4...20 mA pour intégration aux automates
• Format compact 19'' pour intégration en rack (21 TE)
• Pompe interne commutable assurant un débit stable (8 ± 2 l/h)
• Interface RS-232 optionnelle pour enregistrement et configuration
• Faible temps de mise en service < 15 min et consommation ≈ 20 W
