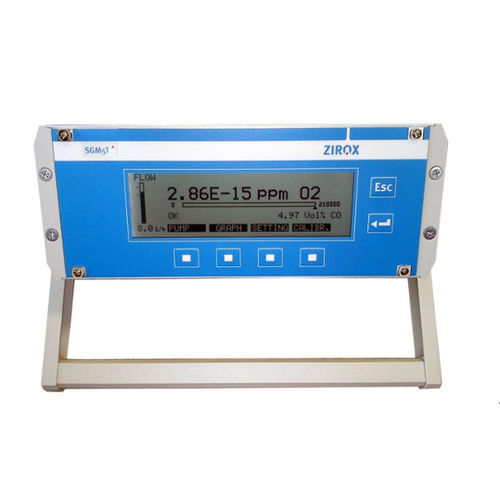

Analyseur d'oxygène SGM5

de surveillancede processpour l'industrie agroalimentaire

Informations générales
L'analyseur d'oxygène compact et de précision SGM5T intègre la cellule de mesure ZIROX en zircone, sans étalonnage ni dérive, ainsi qu'une unité électronique assurant la commande de chauffage de la cellule, la surveillance du débit, le traitement du signal et le calcul de grandeurs dérivées. Un microprocesseur convertit le signal de la cellule en concentration d'oxygène selon l'équation de Nernst. Les valeurs mesurées sont disponibles en sortie courant analogique (4–20 mA) et éventuellement via RS232; un logiciel PC pour l'enregistrement et l'affichage est disponible. L'électronique peut aussi traiter le signal d'un capteur supplémentaire intégrable (ex. CO2, humidité, pression) avec interface standard.

Version spéciale SGM5S
La variante SGM5S est conçue pour les mesures en atmosphère de CO2 (applications brassicoles) et comprend des éléments additionnels de filtration du gaz et de réduction de pression.

Applications
La série SGM5 est destinée à la surveillance de procédés où des traces d'oxygène influent sur les propriétés du produit ou dans des atmosphères protectrices/inertes. Usages typiques: brasage et soudage, traitements thermiques de surfaces métalliques, fabrication microélectronique, conditionnement alimentaire et surveillance CO2 en brasserie. Les grandeurs calculées (quotient redox, facteur d'air lambda, rapports H2O/H2 ou CO2/CO) facilitent le contrôle et la traçabilité dans le cadre de systèmes qualité (ex. ISO 9000).

Données techniques - Analyseur d'oxygène SGM5T
Plage: 2,0 · 10^5 ... 0,1 Vol.-ppm (20,6 ... 10^-4 Vol-%); mesures jusqu'à 10^-20 Vol.-ppm sur demande; plage jusqu'à 100 Vol.-% sur demande
Sortie de signal: 4–20 mA (options: 0–5 V, 0–10 V)
Précision à la pression normale: erreur relative < 3% pour 2 · 10^5 ... 10 ppm; erreur relative < 5% pour 10 ... 0,1 ppm
Débit gaz: 5–10 l/h
Pression max. du gaz de mesure: 100 mbar de surpression (au-delà, réduction de pression requise); >1 kPa nécessite correction d'erreur
Température max. du gaz: 80 °C à l'entrée
Perte de charge sur la cellule: env. 1 kPa à 10 l/h
Dimensions (Ø×L×H): 320 × 240 × 90 mm
Masse: 4 kg
Indice de protection: IP30
Conditions d'utilisation: 10–40 °C, humidité relative < 80% à 20 °C
Conditions de stockage: -20–60 °C, humidité relative < 95% à 20 °C

Alimentation
Tension: 110–230 V / 50–60 Hz
Consommation: 30 VA
Chauffage de la cellule: 24 V DC, env. 15 W (régulé en interne)

Clavier et affichage
Clavier: clavier à membrane avec 6 touches
Affichage: écran LCD matriciel en clair
Interface numérique: RS232

Caractéristiques / spécifications

• Cellule de mesure: cellule ZIROX en zircone, sans étalonnage ni dérive
• Principe de mesure: conversion par microprocesseur selon l'équation de Nernst
• Sorties: 4–20 mA (option 0–5 V, 0–10 V) et RS232
• Options: calcul du facteur d'air, quotient redox, rapport H2O/H2, CO2/CO
• Intégration possible de capteurs complémentaires (CO2, humidité, pression)
• Plage étendue jusqu'à 0,1 Vol.-ppm; extensions sur demande
• Débit gaz 5–10 l/h; perte de charge env. 1 kPa à 10 l/h
• Surpression max. 100 mbar (réduction nécessaire au-delà)
• Température d'utilisation 10–40 °C; stockage -20–60 °C
• Dimensions 320×240×90 mm; masse 4 kg; indice IP30
• Alimentation 110–230 V / 50–60 Hz; chauffage cellule 24 V DC, ~15 W
