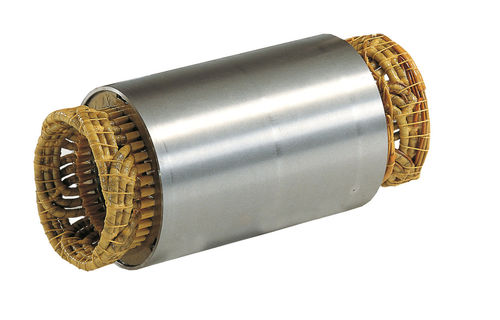

Moteur asynchrone HYDT

AC4 pôleshaute tension

Vue d'ensemble
Les moteurs sous huile haute tension HYDT de ZIEHL-ABEGG offrent une solution compacte à forte densité de puissance pour les applications off-shore et marines. Le remplissage d'huile et l'absence de carter permettent une intégration dans des systèmes de propulsion et des équipements en profondeur où l'espace et le poids sont limités.

Spécification du produit
Le HYDT est conçu comme une unité stator-rotor sans boîtier ni palier, ce qui facilite son intégration directe dans des propulseurs, modules de propulsion ou entraînements marins spécialisés. La version haute tension permet de réduire la section des conducteurs, avantageuse pour les longues liaisons d'alimentation.

Propriétés & particularités
Le refroidissement peut s'effectuer soit par l'eau de mer au contact du boîtier, soit via un refroidisseur d'huile séparé. Le remplissage d'huile supprime la nécessité d'un boîtier résistant à la pression même à grande profondeur. Des options de pôles et de tension permettent d'adapter le moteur aux conditions d'installation et d'alimentation. Puissance ou tension supérieures disponibles sur demande.

Caractéristiques techniques

• Puissance jusqu'à 280 kW
• Tension : 3 000 V
• Options de pôles : 2 et 4 pôles
• Moteur sous huile haute tension (pas de boîtier à l'épreuve de la pression requis pour les applications en eaux profondes)
• Options de refroidissement : refroidissement par eau de mer sur le boîtier ou refroidisseur d'huile séparé
• Conception : unité stator-rotor sans boîtier ni palier pour une intégration compacte
• Haute densité de puissance et faible poids, adapté aux applications off-shore et marines et aux grandes profondeurs
• La version haute tension permet des sections de conducteur réduites (avantageux pour les longues liaisons)
• Puissance ou tension supérieures disponibles sur demande
