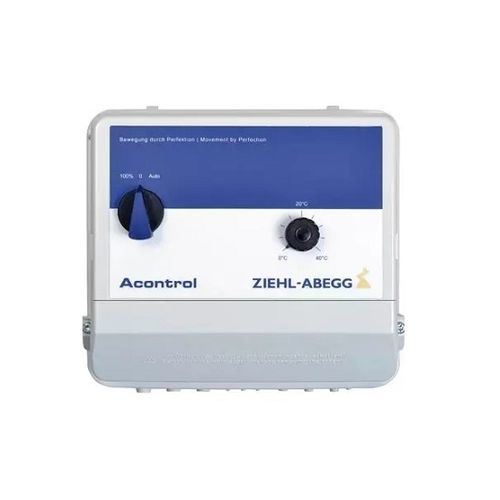

Contrôleur d'angle de phase triphasé Acontrol series

Aperçu
Régulateurs de tension électroniques (dispositifs de régulation par découpage d'angle de phase) et unités de commande à transformateur pour la commande simple et économique de moteurs à rotor externe et de ventilateurs. Appareils disponibles pour des courants nominaux jusqu'à 80 A et équipés d'interrupteurs intégrés à 5 positions en standard.

Versions principales

• Acontrol (1~) : commandes monophasées avec réglage de la vitesse via bouton rotatif intégré ou signal 0–10 V ; plage 2,5–20 A selon modèle.
• Dcontrol (3~) : commandes triphasées par découpage d'angle de phase pour fonctionnement individuel ou en parallèle ; plages de 2 à 80 A selon modèle.
• Ucontrol (3~) : appareil universel triphasé avec modes de fonctionnement prédéfinis et entrées/sorties intégrées ; plages jusqu'à 80 A.

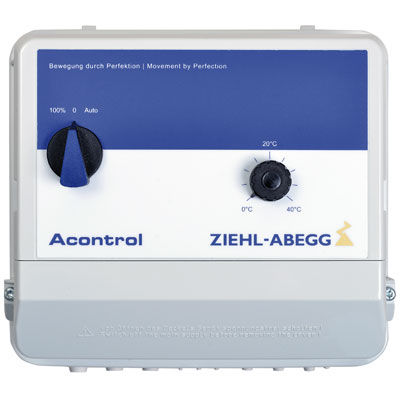

Acontrol — Spécification produit
Variation de la vitesse selon le principe de la régulation par découpage d'angle de phase. Fonctionnement en service individuel ou en parallèle pour moteurs 1~ ou ventilateurs.

Acontrol — Caractéristiques et particularités

• Optimal en combinaison avec les moteurs à rotor externe et les ventilateurs ZIEHL-ABEGG.
• Réglage local simple via bouton rotatif intégré ou pilotage à distance via signal 0–10 V.
• Versions avec fonctions de régulation intégrées : du régulateur de pression/température simple aux dispositifs de régulation universels ; entrées/sorties supplémentaires intégrées.
• Versions spécifiques par secteur disponibles (ex. ordinateur de ventilation agricole pour Acontrol 1~).

Dcontrol + Ucontrol — Spécification produit
Variation de la vitesse selon le principe de la régulation par découpage d'angle de phase pour moteurs et ventilateurs 3~. Commande individuelle ou en parallèle des moteurs/ventilateurs.

Dcontrol + Ucontrol — Caractéristiques et particularités

• Dcontrol : réglage de la vitesse via signal 0–10 V ; versions avec fonctions de régulation intégrées pour le contrôle de pression et de température.
• Ucontrol : appareil universel avec modes prédéfinis faciles à sélectionner et entrées/sorties supplémentaires intégrées.
• Combinaison idéale avec les moteurs et ventilateurs ZIEHL-ABEGG.

Sélection et variantes

• Plages de courant disponibles : de 2,5 A à 80 A selon modèle (exemples : 2,5 A, 5 A, 6 A, 10 A, 12 A, 14 A, 15 A, 16 A, 20 A, 25 A, 35 A, 50 A, 80 A).
• Lignes monophasées (1~) et triphasées (3~) selon la version.
• Tensions nominales courantes : 230 V, 400 V, 500 V (selon variante).

Applications typiques

• Commande de la vitesse des ventilateurs et des moteurs à rotor externe en ventilation et CVC.
• Solutions économiques pour des commandes simples de moteurs et d'installations à faible coût d'investissement.
• Configurations spécifiques disponibles pour l'agriculture et d'autres besoins sectoriels.

Caractéristiques techniques / spécifications

• Principe de commande : régulation par découpage d'angle de phase ou commande par transformateur selon version.
• Courants nominaux : jusqu'à 80 A selon modèle.
• Types de ligne : monophasé (1~) pour Acontrol ; triphasé (3~) pour Dcontrol et Ucontrol.
• Tensions nominales : 230 V, 400 V, 500 V (selon variantes).
• Réglage : bouton rotatif intégré (Acontrol) ou signal 0–10 V pour la commande de vitesse.
• Entrées/sorties : versions avec E/S intégrées pour fonctions de régulation (pression, température, etc.).
• Modes de fonctionnement : Ucontrol propose des modes prédéfinis faciles à sélectionner.
• Commandes locales : interrupteurs intégrés à 5 positions en standard.
• Compatibilité : optimisé pour les moteurs et ventilateurs ZIEHL-ABEGG.
