Poulie à gorge

pour câbleen acieren matière plastique

Présentation

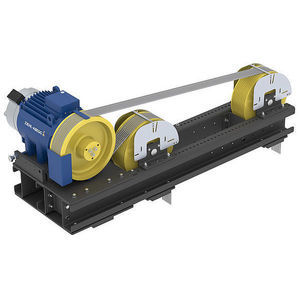

Les poulies de déviation sont conçues pour être utilisées comme poulie tête dans des châssis machines ou comme guidages compacts en arbre. Disponibles en variantes plastiques compatibles câble (bon glissement) et en variante acier pour sangles. Des roulements à billes rainurés de qualité assurent une longue durée de vie et un fonctionnement silencieux.

Spécifications produit — câbles porteurs

• Plage de diamètres : 120 mm à 520 mm
• Matériaux plastiques compatibles câble, avec d'excellentes propriétés de glissement
• Largeurs de jante, rayons de gorge et nombre de gorges configurables pour s'adapter au moyen de suspension
• Fourni avec essieu et accessoires adaptés pour une installation facilitée

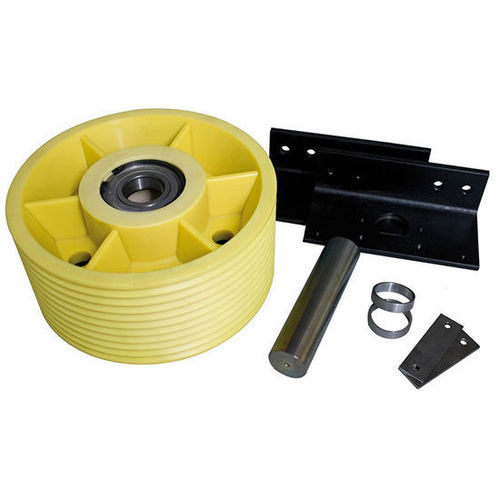

Contenu de la livraison — câbles porteurs

• Poulie de déviation plastique avec roulement à billes rainuré incluant essieu
• Deux plaques de maintien d'essieu
• Vis de fixation
• Rondelles
• Manchons d'entretoise

Options disponibles

• Deux supports de fixation

Spécifications produit — sangles
Poulies de déviation pour sangles compatibles ZAtopx. Conçues pour un diamètre de 100 mm et une largeur de sangle de 30 mm. Configurables pour accueillir 2 à 5 sangles. Charge maximale sur essieu : 2,500 kg. Construction en acier avec roulements à billes rainurés pour une grande capacité de charge.

Contenu de la livraison — sangles

• Essieu
• Manchons
• Poulie de déviation en acier avec roulements à billes rainurés
• Plaque de maintien d'essieu

Spécifications techniques

• Plage de diamètre pour câbles porteurs : 120 mm à 520 mm
• Diamètre pour sangles (compatible ZAtopx) : 100 mm
• Matériaux : variantes plastiques pour câbles porteurs ; variante acier pour sangles
• Type de roulement : roulements à billes rainurés (qualité élevée pour longue durée et faible bruit)
• Largeurs de jante, rayons de gorge et nombre de gorges configurables
• Largeur de sangle (sangles) : 30 mm
• Nombre de sangles (sangles) : configurable pour 2 à 5 sangles
• Charge maximale sur essieu (sangles) : 2,500 kg
• Éléments typiques livrés : essieu, plaques de maintien d'essieu, manchons, vis de fixation, rondelles, manchons d'entretoise
• Options disponibles : deux supports de fixation
